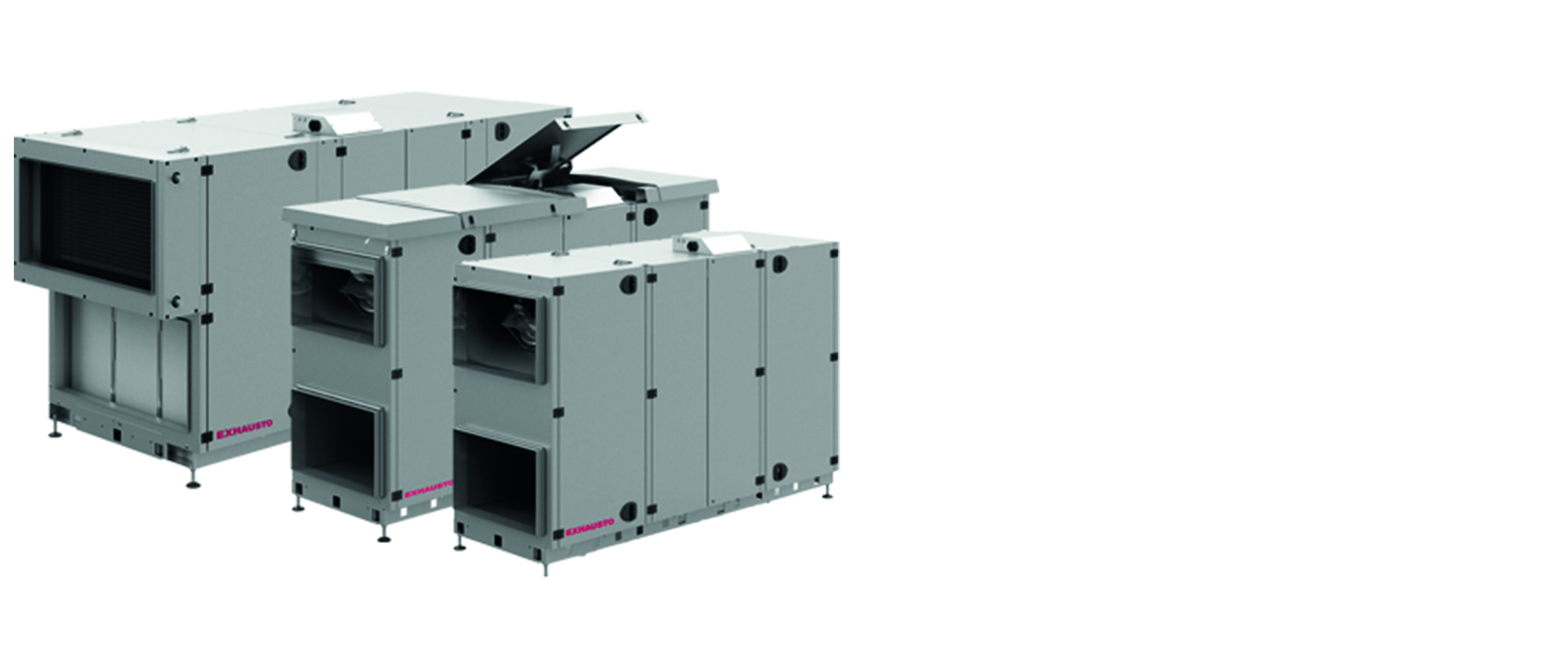

VEX350/360/370H Ventilationsaggregat

VEX350/360/370H

Ventilationsaggregat

VEX350/360/370 är en serie ventilationsaggregat med motströmsvärmeväxlare som klarar luftflöden upp till 2 555 l/s. Hög temperaturverkningsgrad samt ett mycket lågt SFP-värde.
VEX350/360/370H
VEX350/360/370 är en serie ventilationsaggregat med motströmsvärmeväxlare som klarar luftflöden upp till 2 555 l/s.
De är konstruerade så att de har maximal temperaturverkningsgrad samt ett mycket lågt SFP-värde.
VEX-aggregaten är uppbyggd av moduler, vilket ger den stora fördelen att man kan få in dem genom en dörröppning på 90 x 200 cm och därför levereras de i sektioner.
VEX350/360/370H

Viktigaste produktegenskaper

  • Dubbla bypass-spjäll ger energibesparing
  • Kan beställas i utomhusutförande Kan transporteras in genom en 90 cm dörröppning, VEX370 dock i SPLIT 1-utförande
  • Olika lösningar med värme- och kylbatterier. VEX370 dessutom med integrerat värmevattenbatteri
  • Kompakta aggregat
  • EXact2-automatik med många styrfunktioner
Motorklass enligt IEC TS 60034-30-2 Överströmsskydd

IE5 (Ultra Premium Efficiency)

Inbyggt

Varianter Max. total verkningsgrad (%) Krav på effektivitetsgrad ECO Effektivitetsgrad i optimal driftspunkt Överbelastningsskydd
VEX350H

60

62N (2015)

74,4N

Inbyggt

VEX360H

57,1

62N (2015)

67,2N

Inbyggt

VEX370H

60,4

62N (2015)

66,6N

Inbyggt

Förutsättningar:

  • Densitet = 1,2 kg/m3
  • Tryckförhållande < 1,11
  • Övriga punkter i enlighet med EC327/2011 (se handboken till produkten)

Varianter Spänning Reglering Styrsignal med automatik Styrsignal med annan automatik Mediatemperatur (luft) Omgivningstemperaturområde
VEX350H

1 x 230 V

Steglös via motorstyrning (MC)

Modbus

0-10 V DC

-40°C....+40°C

-30°C....+50°C

VEX360H

1 x 230 V

Steglös via motorstyrning (MC)

Modbus

0-10 V DC

-40°C....+40°C

-30°C....+50°C

VEX370H

3 x 400 V

Steglös via motorstyrning (MC)

Modbus

0-10 V DC

-40°C....+40°C

-30°C....+50°C

VEX350/360/370H
Varianter A (mm) B (mm) C (mm) Vikt (kg) Vikt för intransport
VEX350H

2632

945

1904

635

Värmeväxlarsektion: 260 kgFläktsektion (2 st.): 2 x 150 kgSockel: 75 kg

VEX360H

2932

945

1904

702

Värmeväxlarsektion: 310 kgFläktsektion (2 st.): 2 x 156 kgSockel: 80 kg

VEX370H

3268

1366

1904

1018

Värmeväxlaresektion: 430 kgFläktsektion (2 st.): 2 x 220 kgHCW-I värmebatteri (integrerad): 58 kgSockel: 90 kg

Varianter Minsta flöde (l/s) Maxflöde (l/s) Maxflöde ErP (l/s)
VEX350H

190

1060

1035

VEX360H

305

1485

1355

VEX370H

400

2475

2165

Varianter Frekvens (Hz) Maximal batterielektrisk kraft 1 (kW) Anläggningens maximala elektriska effekt (kW) Spänning (V) Maximal fasström (A) Maxflöde på noll (A)
VEX350H

50

2,9

2,9

3x400

11,2

15

VEX360H

50

5

5,0

3x400

18,0

23,5

VEX370H

50

9,5

9,5

3x400

17,5



MEKANISK PRESTANDA: Enligt ds/en 1886 och certifierad av Eurovent

Enligt ds/en 1886 och certifierad av Eurovent:

  • Aggregathöljets styrka: D1 (M)
  • Täthet vid undertryck på -400 Pa: L1 (M)
  • Täthet vid övertryck på +700 Pa: L1 (M)
  • Filter bypass läckage: F9 vid under- och övertryck
  • Termisk transmission: T2 (M)
  • Termisk köldbryggefaktor: TB3

Skåpen är gjort av Aluzink AZ185 klass C4 enligt EN/ISO 12 944-2 och isolerat med 50 mm mineralull. Det medför en låg ljudnivå till omgivningarna/uppställningsrummet.

Panelkonstruktionen minimerar bildandet av köldbryggor i aggregatet.

Motorsektionerna är monterade i vibrationsdämpare, vilket innebär mindre buller och vibrationer i kanalerna och man behöver inte montera flexibla anslutningar mellan enhet och kanalsystem.

Motorsektionerna är utdragbara för enklare service.

Motorerna är av typ EC med mycket hög verkningsgrad, som uppfyller kraven i EcoDesign-direktivet.

EXstream performance

Aggregatet är utrustat med EXHAUSTOs EXstream-fläkthjul, en av marknadens ledande fläkthjul när det gäller låg energiförbrukning och låg ljudnivå.

Fläktens varvtal och antal skovlar är optimerade så att ljudet från "skovelfrekvensen" hamnar i 500 Hz-bandet. Det innebär att det behövs färre/mindre ljuddämpare än normalt, eftersom det är billigare att dämpa ljud vid 500 Hz än vid 125 Hz/250 Hz, där skovelfrekvensen normalt finns.

Den lättillgängliga kopplingsboxen med inbyggd strömbrytare och automatsäkringar säkerställer enkel åtkomst för anslutning och service.

VEX350-360-370-serien kan levereras med panelfilter och påsfilter.

Panelfilter: Coarse 85% (M5) eller ePM1 55% (F7)

Påsfilter: ePM10 60% (M5) eller ePM1 60% (F7)

Levereras som standard med en monteringssockel med fötter som har en justerbar höjd på 130 - 160 mm.

Aggregatet sätts ihop på sockeln och via snäpplås toppen.

VEX350/360 är modulbaserade, vilket har den stora fördelen att de kan gå igenom en dörröppning på 900 x 2000 mm och levereras därför sektionsdelade. Det är dessutom möjligt att beställa aggregaten som SPLIT, om det inte finns plats att transportera in dem i sektioner.

VEX370 är också modulbaserad och kan levereras i två olika split versioner.

I SPLIT 1 utförande levereras fläktsektionerna färdiga för drift, men värmeväxlarsektionen levereras utan att vara fogad och kan på plats delas upp i två sektioner, så att alla 4 sektioner kan transporteras genom en dörröppning på 900 x 2000 mm.

Om det finns behov av transport genom mindre öppningar är det möjligt att beställa VEX370 i SPLIT 2 utförande, där hela enheten levereras utan fogar och kan tas isär helt för intransport och montering på plats av certifierad personal.

Konstruktionen är utformad så att luften under övergångsperioder och vid sommarbruk kan ledas förbi värmeväxlaren, via bypass, när det är minskat eller inget behov av värmeåtervinning. Det finns bypass på både frånluft- och tilluftssidan. Frånluft och uteluft filtreras både vid sommar- och vinterdrift.

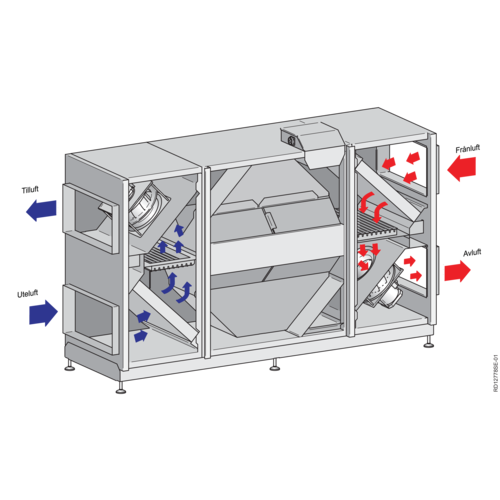

Vid sommarbruk, utan värme-/kylåtervinning, leds både uteluften och frånluften via bypass förbi värmeväxlaren. Därmed minskas det interna tryckfallet och systemet får en lägre strömförbrukning på fläktarna och ett lägre SFP-värde. Om kylåtervinning väljs i EXact2-automatiken kommer båda luftströmmarna att ledas genom värmeväxlaren på sommaren precis som vid vinterdrift.

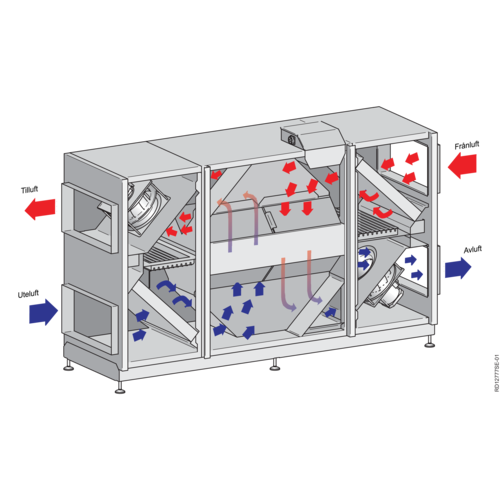

Vid vinterdrift, med värmeåtervinning, leds frånluften in ovanifrån och vertikalt genom motströmsväxlaren tillsammans med eventuellt kondensvatten. Uteluften leds in nedifrån och upp genom värmeväxlaren - i motström.

I det visade exemplet minskar den specifika elförbrukningen från 2000 J/m3 till 1823 J/m3 i genomsnitt över hela året. Den genomsnittliga specifika elförbrukningen kan användas vid energiberäkning. Minskningen motsvarar en besparing på cirka 9 %, alltså en inte oväsentlig besparing. Beräkningen är också mycket beroende av förutsättningarna och bör beräknas för varje enskilt fall med hjälp av produktvalsprogrammet EXselectPRO.

I ovanstående exempel för bostadsventilation var förutsättningarna:

  • Frånluftstemperatur/fuktighet: 22°C / 33% RH
  • Önskad tilluftstemperatur: 20°C
  • Temperaturverkningsgrad: 80%
  • Kylåtervinning: Aktiv

Energiberäkningar är mycket beroende av den aktuella situationen, såsom förväntad frånluft- och önskad tilluftstemperatur. Energiförbrukningen för avfrostning är mycket beroende av frånluftens fuktighet. För bostäder börjar vanligtvis isbildning av värmeväxlare vid en utetemperatur på omkring -4°C till -6°C, medan det normalt för kontor inte förekommer isbildning.

För att minimera energiförbrukningen för avfrostning är det viktigt att isbildningen detekteras med hjälp av tryckfallsmätning över värmeväxlaren, som på VEX350/VEX360/370.
