BIM-filer för effektiv projektering

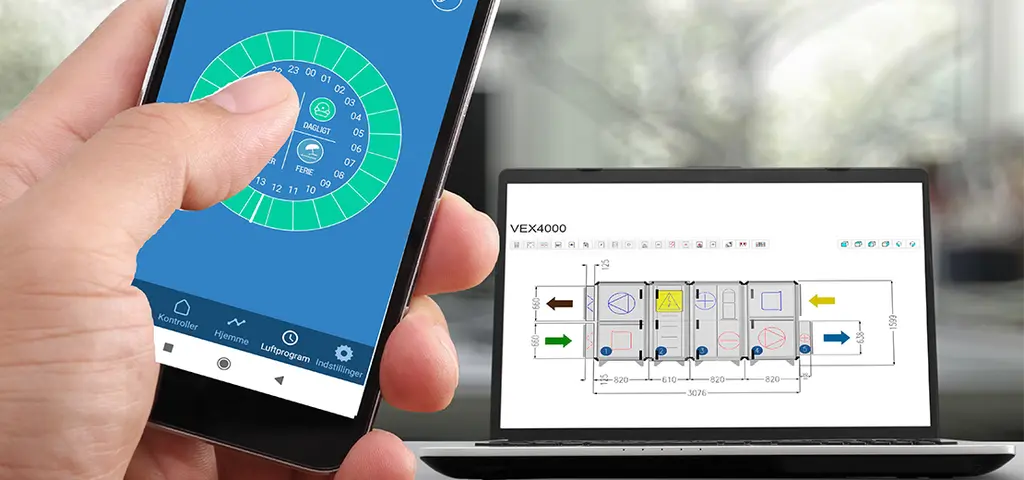

Använd EXselectPRO för export av BIM och CAD

Via EXselectPRO kan du enkelt konfigurera och dimensionera ditt ventilationsaggregat och samtidigt exportera BIM- och CAD-modeller anpassade för just ditt projekt. Beroende på vilket projekteringsverktyg du föredrar kan modellerna exporteras i flera format – inklusive DXF till bl.a. AutoCAD samt för mer avancerade BIM-objekt används MAH-filer som via ett kostnadsfritt plugin kan användas för Revit samt MagiCAD för AutoCAD. Modellerna är baserade på den konkreta aggregatkonfigurationen och inkluderar även valda tillbehör som t.ex. spjäll samt värme- och kylbatterier.

Det ger dig en exakt digital projekteringsgrund, minskar risken för fel och sparar tid – från de första beräkningarna till det färdiga BIM-projektet.

Var hittar du CAD-modellerna

Beräkningsprogrammet EXselectPRO kan leverera CAD-modeller för alla EXHAUSTO´s modulära och kompakta aggregat. När ett aggregat har beräknats i EXselectPRO finns modellen under exportmenyn. Modellen är specifik för det beräknade aggregatet. Om tillbehör som spjäll eller kanalmonterade värme- och kylbatterier har valts ingår dessa också i modellen.

Modellerna kan importeras på 3 sätt:

1. AutoCAD 3D modeller i DXF-format

2. MagiCAD-plugin för AutoCAD

3. MagiCAD-plugin för Revit

1. AutoCAD 3D-modeller för DXF-format

Hur gör man?

Du kan hämta modeller i DXF-format till AutoCAD (eller andra program som stöder DXF-formatet) direkt i EXselectPRO:s Export-meny.

Output:
Här levereras en ”enkel” 3D-geometri.

2. MagiCAD-plugin för AutoCAD

Hur gör man?

Om du använder AutoCAD med MagiCAD (MagiCAD krävs) kan du hämta den senaste versionen av installationsguiden ”EXselectPRO MagiCAD-plugin för AutoCAD” samt plugin på MagiCADs hemsida. Efter installationen får du möjlighet att hämta en avancerad 3D-modell som har tillgång till EXselectPRO:s beräkningar.
