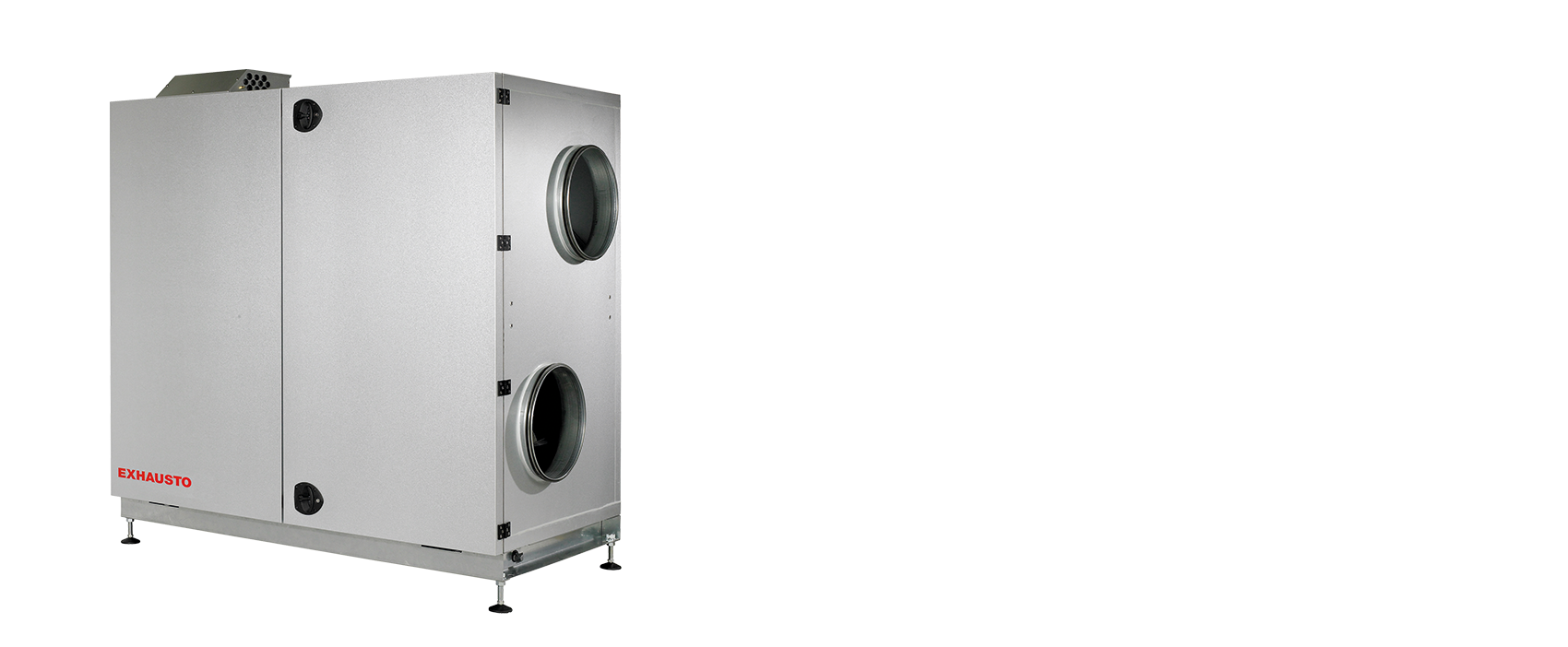

VEX340H Luftbehandlingsaggregat

VEX340H

Luftbehandlingsaggregat

Ett VEX-aggregat med motströmsväxlare - hög temperaturverkningsgrad samt steglöst reglerbara EC-motorer, vilket ger en mycket låg energiförbrukning.
VEX340H
Ett luftbehandlingsaggregat med motströmsvärmeväxlare som har en hög temperaturverkningsgrad, samt steglöst reglerbara EC-motorer, vilket ger mycket låg energiförbrukning.
VEX340H rekommenderas för bostadsventilation, där de åtskilda luftvägarna eliminerar risken för överföring av lukt och fukt via ventilationssystemet.
VEX340H har en storlek som innebär att man kan transportera den genom en dörröppning som är 90 x 200 cm.
VEX340H

Viktigaste produktegenskaper

  • Kompakt
  • EC-motorer
  • Recirkulationsavfrostning
  • EXstream fläkthjul ger låg ljudnivå
  • EXact2-automatik med många styrfunktioner
  • Välj till webbläsare och/eller kommunikationskort
  • Kan beställas i utomhusutförande
Motorklass enligt IEC TS 60034-30-2 Överströmsskydd Anslutningsriktning Växlartyp

IE5 (Ultra Premium Efficiency)

Inbyggt

Horisontell

Motström

Varianter Max. total verkningsgrad (%) Krav på effektivitetsgrad ECO Effektivitetsgrad i optimal driftspunkt Överbelastningsskydd
VEX340H

58,1

62N

76,2N

Inbyggt

Förutsättningar:

  • Densitet = 1,2 kg/m3
  • Tryckförhållande < 1,11
  • Övriga punkter i enlighet med EC327/2011 (se handboken till produkten)

Spänning Reglering Styrsignal med automatik Styrsignal med annan automatik Mediatemperatur (luft) Omgivningstemperaturområde

1 x 230 V

Steglös via motorstyrning (MC)

Modbus

0-10 V DC

-40°C....+40°C

-30°C....+50°C

VEX340H
A (mm) B (mm) C (mm) Ø anslutning (uteluft eller frånluft) (mm) Ø anslutning (avluft eller tilluft) (mm) Vikt (kg) Vikt för intransport

1765

946

1907

400

400

450

284 kg (exkl. luckor, fläktenheter, bypass-sektion, motströmsvärmeväxlare och filter)

Minsta flöde (l/s) Maxflöde (l/s) Maxflöde ErP (l/s)

110

680

645

Frekvens (Hz) Anläggningens maximala elektriska effekt (kW) Spänning (V) Maximal fasström (A)

50

1,8

1x230

12,5

MEKANISK PRESTANDA: I enlighet med ds/en 1886 och certifierad av Eurovent

I enlighet med ds/en 1886 och certifierad av Eurovent:

  • Styrka för aggregathölje: D1 (M)
  • Täthet vid undertryck på -400 Pa: L1 (M)
  • Täthet vid övertryck på +700 Pa: L1 (M)
  • Filterbypassläckage: F9 vid under- och övertryck
  • Termisk transmission: T2 (M)
  • Termisk köldbryggefaktor: TB3

Skåpet är tillverkat av Aluzink AZ185 klass C4 enligt EN/ISO12944-2 och isolerat med 50 mm mineralull. Detta resulterar i en låg ljudnivå till omgivningarna/installationsrummet.

Panelkonstruktionen minimerar bildningen av köldbryggor i aggregatet.

Motorsektionerna är monterade i vibrationsdämpare, vilket innebär mindre buller och vibrationer i kanalerna, och man behöver inte montera flexibla anslutningar mellan aggregatet och kanalsystemet.

Motorsektionerna är utdragbara för lättare service.

Motorerna är av typ EC med mycket hög verkningsgrad, som lever upp till EcoDesign-direktivets krav.

EXstream prestanda

Aggregatet är utrustat med EXHAUSTOs EXstream fläkthjul, ett av marknadens ledande fläkthjul när det gäller låg energiförbrukning och låg ljudnivå.

Den lättillgängliga anslutningsboxen med inbyggd strömbrytare och automatsäkringar säkerställer enkel åtkomst för anslutning och justering.

Panelfilterna är lätta att byta ut och kan beställas som Coarse 85% (M5) eller ePM1 55% (F7) enligt EN779

Filterstorlek: 716 x 836 x 96 mm

VEX340 levereras som standard på en monteringsram med fötter.

Konstruktionen är mycket flexibel och kan beställas i ett LEFT eller RIGHT utförande.

Enheten kan även beställas som utomhusmodell. Enheten är då utrustad med ett tak som skyddar mot väder och vind.

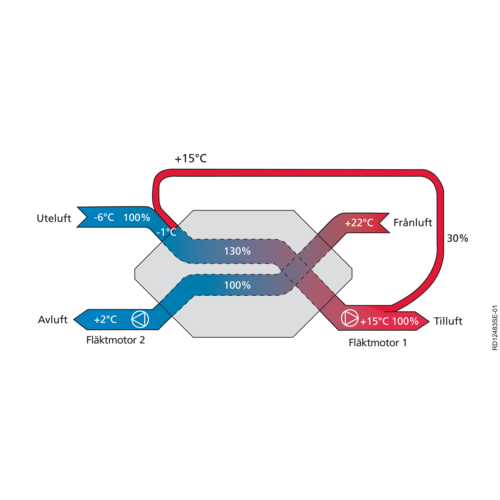

Användning av motströmsväxlare med hög verkningsgrad innebär risk för isbildning, särskilt när den frånluft som sugs ut ur rummet innehåller fukt. När den utsugna luften avger sin energi (blir nedkyld), kondenserar fukten och blir till vattendroppar som samlas inuti växlaren.

Den höga verkningsgraden innebär att det lokalt i växlaren blir mycket kallt, så att kondensvattnet på vissa ställen fryser till is och oönskat blockerar luften.

För att motverka isbildningen och säkerställa att EXHAUSTOs motströmsväxlare kan användas vid låga utomhustemperaturer har vi utvecklat ett återluftsystem. När motströmsväxlaren börjar frysa till kommer VEX340 automatiskt att skicka upp till 30 % av den redan uppvärmda tilluften tillbaka och blanda den med den kalla uteluften. På så sätt höjs utelufttemperaturen och problemet med isbildning reduceras.

Luftreglering - det finns 7 olika luftregleringsmetoder:

Luftflödesstyrning

2. Konstant luftflöde

Konstanttrycksreglering av frånluften

3. Konstanttrycksreglerad frånluft med fast inställd tilluft

5. Konstanttrycksreglerad frånluft med slavstyrd tilluft

Konstanttrycksreglering av tilluften

4. Konstanttrycksreglerad tilluft med fast inställd frånluft

6. Konstanttrycksreglerad tilluft med slavstyrd frånluft

Konstanttrycksreglering av både frånluft och tilluft

7. Konstanttrycksreglering av både frånluft och tilluft

8. Extern styrning av fläkthastigheter

OBS! Denna funktion är endast aktiv vid luftregleringsmetod 2 och 5.
