CX3000 Ventilationsaggregat

CX3000

Ventilationsaggregat

Kompakta och tysta takhängda aggregat, en idealisk lösning när utrymmet ska nyttjas optimalt
CX3000

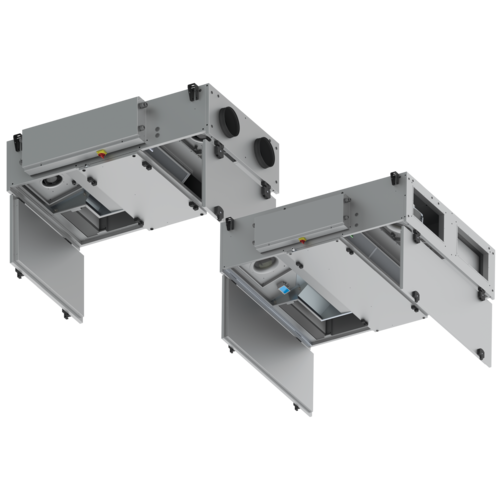

CX3000 undertaksaggregat finns i sex storlekar, som täcker luftmängder upp till 3.300 m³/h (ERP18). CX3000 är konstruerad för installation i ett nedhängt tak, eller montering i tak eller i mellanbjälklaget. CX3000 är en mycket utrymmesbesparande lösning, lämplig för både renoveringsprojekt och nybyggnation.

CX3000 finns i en Left- eller Right-version. Som tillbehör kan värmevattenbatteri (HW) beställas för inbyggnad samt ytterligare batterier för kanalmontage: elektriskt förvärmebatteri (PHE), elektriskt eftervärmebatteri (A-HE) och/eller kyla-värmebatteri (COCW).

CX3000 styrs av den avancerade EXcon-automatiken.
CX3000

Viktigaste produktegenskaper

  • För montering över nerhängt undertak
  • Mycket kompakt med stor effekt
  • Låg ljudnivå
  • Finns i Left- och Right-modell
  • EXcon-automatik
  • Lätt att installera och serva
  • Flexibla gångjärn med flera öppningsmöjligheter
  • Uppfyller hygienstandard VDI 6022
  • 6 st. CX3000-modeller från 500 till 3300 m3/h
  • Motströms monoblock-enheter
  • Fritt hängande konstruktion med dubbelväggiga paneler
  • Extern finish: Aluzink AZ185: Korrosionsklass C4
  • 50 mm mineralullisolering, densitet 70 kg/m3
  • EN1886-värden: D2, L2/L2, T2, TB3, F9
  • EC-motor med hög effektivitets B-hjul Metall / Komposit
  • Enkel service och underhållsåtkomst: Gångjärnsmonterade dörrar eller glidskenor för dörrarna som tillbehör
  • Högeffektiv värmeväxlare
  • Modulerande Bypass
  • Filteralternativ för optimerad luftkvalitet.: panelfilter ISO ePM10 50% (M5) eller ISO ePM1 50% (F7) standardfilter, alternativ för ISO ePM1 80% (F9)
  • Excon automatik
    • Konstant hastighet
    • Multi-hastighet
    • Konstant tryck
    • 0-10V
  • Konfiguration och övervakning via
    • HMI-fjärrkontroll med kabel
    • Alternativ: Webbserver och BMS-kommunikation via Modbus RTU / RS485, BACnet MSTP / BACnet IP-protokoll
    • Alternativ: Webbserver och BMS-kommunikation via brygga till Modbus TCP/IP eller LON-protokoll

EXcon Automatik:

    • Konstant hastighet,
    • Konstant luftflöde,
    • Konstant tryck,
    • Luftflödeskontroll CO2/VOC sensor (0-10V signal).
    • Kontrollerat tryck,
    • Inbyggd klocka: Driftstid kan styras med hjälp av en timer,
    • Fjärrkontrollsystem via kabel,
    • BMS-kommunikation via Modbus RTU och Bacnet TCP/IP-protokoller.
    • Konstant luftflöde (CAV).
    • Variabel luftflöde (VAV).
    • Luftflödeskontroll - behovsstyrd (DCV) med hjälp av CO2/VOC-sensor (0-10V signal),
    • Alternativ: Inbyggd webbserver,
    • Alternativ: BMS-kommunikation via Modbus RTU/RS485, Modbus TCP/IP, BACnet, MSTP / BACnet IP.
  • Inomhus över (falskt tak)
  • Rund eller rektangulär kanalanslutning
  • Höger och vänster varianter
Varianter Isoleringsdensitet (kg/m3) Isoleringstjocklek (mm) Filter tillgängliga Totaltryck (Pa) Varvtal vid optimal driftspunkt Motortyp
CX3010 Vänster

70

50

Standard ISO ePM10 50% (M5) och ISO ePM1 50% (F7) filter, Tillbehör: ISO ePM1 80% (F9)) Filterbox

512

4.710

EC

CX3010 Höger

70

50

Standard ISO ePM10 50% (M5) och ISO ePM1 50% (F7) filter, Tillbehör: ISO ePM1 80% (F9)) Filterbox

512

4.710

EC

CX3020 Vänster

70

50

Standard ISO ePM10 50% (M5) och ISO ePM1 50% (F7) filter, Tillbehör: ISO ePM1 80% (F9)) Filterbox

458

2.865

EC

CX3020 Höger

70

50

Standard ISO ePM10 50% (M5) och ISO ePM1 50% (F7) filter, Tillbehör: ISO ePM1 80% (F9)) Filterbox

458

2.865

EC

CX3030 Vänster

70

50

Standard ISO ePM10 50% (M5) och ISO ePM1 50% (F7) filter, Tillbehör: ISO ePM1 80% (F9)) Filterbox

555

2.660

EC

CX3030 Höger

70

50

Standard ISO ePM10 50% (M5) och ISO ePM1 50% (F7) filter, Tillbehör: ISO ePM1 80% (F9)) Filterbox

555

2.660

EC

CX3040 Vänster

70

50

Standard ISO ePM10 50% (M5) och ISO ePM1 50% (F7) filter, Tillbehör: ISO ePM1 80% (F9)) Filterbox

654

2.638

EC

CX3040 Höger

70

50

Standard ISO ePM10 50% (M5) och ISO ePM1 50% (F7) filter, Tillbehör: ISO ePM1 80% (F9)) Filterbox

654

2.638

EC

CX3050 Vänster

70

50

Standard ISO ePM10 50% (M5) och ISO ePM1 50% (F7) filter, Tillbehör: ISO ePM1 80% (F9)) Filterbox

770

3.105

EC

CX3050 höger

70

50

Standard ISO ePM10 50% (M5) och ISO ePM1 50% (F7) filter, Tillbehör: ISO ePM1 80% (F9)) Filterbox

770

3.105

EC

CX3060 Vänster

70

50

Standard ISO ePM10 50% (M5) och ISO ePM1 50% (F7) filter, Tillbehör: ISO ePM1 80% (F9)) Filterbox

770

3.105

EC

CX3060 Höger

70

50

Standard ISO ePM10 50% (M5) och ISO ePM1 50% (F7) filter, Tillbehör: ISO ePM1 80% (F9)) Filterbox

770

3.105

EC

Varianter Max. total verkningsgrad (%) Krav på effektivitetsgrad Upptagen effekt i optimal driftspunkt EC-motor Elförsörjning
CX3010 Vänster

56,9

62N (2015)

77,6N

Med motorstyrenhet (VSD)

1x230 V + N + PE ∼ 50 Hz

CX3010 Höger

56,9

62N (2015)

77,6N

Med motorstyrenhet (VSD)

1x230 V + N + PE ∼ 50 Hz

CX3020 Vänster

61,7

62N (2015)

82,7N

Med motorstyrenhet (VSD)

1x230 V + N + PE ∼ 50 Hz

CX3020 Höger

61,7

62N (2015)

82,7N

Med motorstyrenhet (VSD)

1x230 V + N + PE ∼ 50 Hz

CX3030 Vänster

65,5

62N (2015)

83,6N

Med motorstyrenhet (VSD)

1x230 V + N + PE ∼ 50 Hz

CX3030 Höger

65,5

62N (2015)

83,6N

Med motorstyrenhet (VSD)

1x230 V + N + PE ∼ 50 Hz

CX3040 Vänster

65,6

62N (2015)

82,6N

Med motorstyrenhet (VSD)

1x230 V + N + PE ∼ 50 Hz

CX3040 Höger

65,6

62N (2015)

82,6N

Med motorstyrenhet (VSD)

1x230 V + N + PE ∼ 50 Hz

CX3050 Vänster

69,5

62N (2015)

85,9N

Med motorstyrenhet (VSD)

3x400 V + N + PE ∼ 50 Hz

CX3050 höger

69,5

62N (2015)

85,9N

Med motorstyrenhet (VSD)

3x400 V + N + PE ∼ 50 Hz

CX3060 Vänster

69,5

62N (2015)

85,9N

Med motorstyrenhet (VSD)

3x400 V + N + PE ∼ 50 Hz

CX3060 Höger

69,5

62N (2015)

85,9N

Med motorstyrenhet (VSD)

3x400 V + N + PE ∼ 50 Hz

Varianter Mediatemperatur (luft)
CX3010 Vänster
CX3010 Höger
CX3020 Vänster

-20°C ....+35°C

CX3020 Höger

-20°C ....+35°C

CX3030 Vänster

-20°C ....+35°C

CX3030 Höger

-20°C ....+35°C

CX3040 Vänster

-20°C ....+35°C

CX3040 Höger

-20°C ....+35°C

CX3050 Vänster

-20°C ....+35°C

CX3050 höger

-20°C ....+35°C

CX3060 Vänster

-20°C ....+35°C

CX3060 Höger

-20°C ....+35°C

CX3000
Varianter A (mm) B (mm) C (mm) Ø anslutning (uteluft eller frånluft) (mm) Ø anslutning (avluft eller tilluft) (mm) Vikt (kg) Anslutning h (mm) Anslutning (mm)
CX3010 Vänster

1500

900

370

200

200

125


CX3010 Höger

1500

900

370

200

200

125


CX3020 Vänster

1600

1150

400

250

250

164


CX3020 Höger

1600

1150

400

250

250

164


CX3030 Vänster

1800

1500

480



230

300

550

CX3030 Höger

1800

1500

480



230

300

550

CX3040 Vänster

2000

1650

565



286

400

600

CX3040 Höger

2000

1650

565



286

400

600

CX3050 Vänster

2100

1650

580



325

400

600

CX3050 höger

2100

1650

580



325

400

600

CX3060 Vänster

2250

1970

580



370


CX3060 Höger

2250

1970

580



370


Varianter Minsta flöde (l/s) Maxflöde (l/s) Maxflöde ErP (l/s)
CX3010 Vänster

15

144

144

CX3010 Höger

15

144

144

CX3020 Vänster

28

211

211

CX3020 Höger

28

211

211

CX3030 Vänster

42

467

444

CX3030 Höger

42

467

444

CX3040 Vänster

60

597

575

CX3040 Höger

60

597

575

CX3050 Vänster

78

781

780

CX3050 höger

78

781

780

CX3060 Vänster

85

943

911

CX3060 Höger

85

943

911

Varianter Max. utbyte av värmeväxlaren (%) Max absorberad effekt (kW)
CX3010 Vänster

94

3,4

CX3010 Höger

94

3,4

CX3020 Vänster

94

4,2

CX3020 Höger

94

4,2

CX3030 Vänster

94

5

CX3030 Höger

94

5

CX3040 Vänster

94

7

CX3040 Höger

94

7

CX3050 Vänster

94

4

CX3050 höger

94

4

CX3060 Vänster

94

4

CX3060 Höger

94

4

Varianter Frekvens (Hz) Skyddsklass Maximal batterielektrisk kraft 1 (kW) Maximal elektrisk effekt från kraftverket (kW) Spänning (V) Max effekt elbatteri 2 (kW) Maximal intensitet - enhet (A)
CX3010 Vänster

50

IP20

3

0,452

1x230



3,4

CX3010 Höger

50

IP20

3

0,452

1x230



3,4

CX3020 Vänster

50

IP20

5

0,56

1x230



4,2

CX3020 Höger

50

IP20

5

0,56

1x230



4,2

CX3030 Vänster

50

IP20

8

1,12

1x230

4

5,0

CX3030 Höger

50

IP20

8

1,12

1x230

4

5,0

CX3040 Vänster

50

IP20

11

1,58

1x230

5,5

7,0

CX3040 Höger

50

IP20

11

1,58

1x230

5,5

7,0

CX3050 Vänster

50

IP20

14

2,32

3x400

7

4,0

CX3050 höger

50

IP20

14

2,32

3x400

7

4,0

CX3060 Vänster

50

IP20

18

2,32

3x400

9

4,0

CX3060 Höger

50

IP20

18

2,32

3x400

9

4,0

Skåpet är konstruerat av 0,8 mm galvaniserat stål korrosionsklass C4 i enlighet med EN/ISO12944-2 och isolerat med 50 mm mineralull. Det resulterar i en låg ljudnivå för omgivningen.

Värmeåtervinningen sker via en motströmsvärmeväxlare i aluminium med mycket hög verkningsgrad. (Utan kondensation 80-85%, med kondensation upp till 95%). Den integrerade bypassen har flera funktioner:

  • När värmeåtervinning inte önskas leds uteluften förbi värmeväxlaren
  • Om nattkyla önskas leds uteluften förbi värmeväxlaren
  • Vid isbildning i värmeväxlaren leds uteluften förbi värmeväxlaren så att växlaren kan tinas upp. Tilluften (uteluften) kräver då extra värmekapacitet via eftervärmaren – eftervärmare är en förutsättning för att systemet ska fungera kontinuerligt

Motorerna är av typen EC med mycket hög verkningsgrad som uppfyller kraven i EcoDesign-direktivet.

CX3000 är utrustad med ett optimerat centrifugalhjul med bakåtböjda skovlar.

Hjulet är av komposit och dess utformning ger en hög prestanda vid låg energiförbrukning.

Tillbehör till CX3000:

HW: Värmevattenbatteri för inbyggnad

P-HE: Kanalmonterad elektrisk förvärmare

A-HE: Kanalmonterad elektrisk eftervärmare

CW: Kanalmonterat kyl-/värmevattenbatteri

Hitta tekniska data för de olika värme- och kyl-/värmebatterierna under varje enskild storlek.

Den lättillgängliga kopplingsboxen med inbyggd strömbrytare och automatsäkringar säkerställer enkel åtkomst för anslutning och justering. Läs mer om elektrisk anslutning i guiden "Elguide för CX3000"

Panelfilter för tilluft och frånluft - filterna är lätta att byta ut.

Filterna finns i följande filterklasser:

Frånluft: ePM10 50% (M5)

Tilluft: ePM1 50% (F7)

Se filterstorlekar under tekniska data för den enskilda CX-storleken.

Extra filterbox för förbättring av inomhusklimatet

Det är möjligt att sätta in en kanalmonterad filterbox efter aggregatet på tilluftssidan.

Filterklass: ePM1 80% (F9)

CX3000 är utrustad med dörrar med gångjärn som kan öppnas på båda sidor. Om placeringen och utrymmet gör det svårt att få plats med de nedhängda dörrarna kan vi leverera skenor (tillbehör) som monteras under enheten så att dörrarna kan demonteras och placeras på skenorna medan enheten servas.

Alla CX3000 måste konfigureras vid driftsättning för att säkerställa att systemet är korrekt inställt. Detta görs via ett Windows-program, CX3000 Configurator, som kan laddas ner via länken högst upp på sidan.

Konfigurationen sker via en LAN-kabel ansluten till Excon-Master-Modulen och en PC.

AUTOMATIK TILL CX3000

Alla CX3000 kommer med integrerad EXcon-automatik som säkerställer optimal styrning av inomhusklimatet i praktiskt taget alla applikationsområden.

EXcon-automatiken används för styrning av bl.a. luftmängder, värme och kyla. Hur och när automatiken växlar mellan de inbyggda funktionerna ställs in i driftprogrammet.

Driften av anläggningen övervakas ständigt av EXcon-automatiken, som skyddar motströmsväxlaren mot isbildning, förhindrar frostskador på vattenvärme- och kylvärmebatteri samt skyddar elvärmaren mot överhettning.

Med hjälp av de 3 integrerade protokollen BACnet IP, Modbus TCP/IP eller Modbus RTU är det enkelt att övervaka praktiskt taget alla parametrar via BMS samt kontrollera driften av anläggningen.

Med EXcon-automatikens många funktioner är det möjligt att optimera och anpassa driften av anläggningen för att uppnå den mest energieffektiva regleringen, t.ex. genom att kompensera för utomhustemperaturen, ändra regleringen beroende på sommar- eller vintersäsong, begränsa aktiv kyla eller värme, automatiskt sänka temperatursättpunkten och kyla ner byggnaden på natten under varma sommarperioder.

Integrerade funktioner i EXcon-automatiken till CX3000:

  • Automatisk sänkning av temperatur vid låg drift
  • Larm- och datalog
  • Styrning efter dag-, vecka- eller kalender
  • Förlängd drift i perioder
  • Extern växling mellan regleringsnivåer
  • Larm via email (kräver lokal mejlserver)
  • Sommarnattskylning
  • Utetemperaturkompensering
  • Automatisk sommar/vinter ändring
  • Filterövervakning via tryckmätning
  • Portallösning med samlad övervakning av 5 anläggningar
  • Uppkoppling till CTS/BMS via BACnet IP, Modbus TCP eller RTU (över 900 register)
  • 2 konfigurerbara digitala ingångar för:
    • Brandlarm (fabriksinställning)
    • AHU nödstopp
    • Manuell överstyrning till låg hastighet
    • Manuell överstyrning till medelhastighet
    • Manuell överstyrning till hög hastighet (fabriksinställning)
    • Frostlarm
    • Extern start/stopp
    • Extern återställning av larm
  • 2 konfigurerbara utgångar för:
    • Driftsignal (fabriksinställning)
    • A-larm (fabriksinställning)
    • B-larm
    • Återställning av larm
    • Sommarnattskylning aktiv
    • Sommarperiod aktiv

STYRNINGSMETODER

EXcon-automatiken ger olika regleringsmöjligheter, där de större CX-modellerna även kan erbjuda tryckstyrd reglering. Här följer en översikt över möjligheterna:

CX3010-3020:

  • Temperaturstyrd avfrostning med modulerande bypass spjäll
  • Statisk övervakning av filtertryckfall
  • Drift av elvärmebatteri via termostat, som skyddar mot överhettning vid lågt luftflöde.
  • Regleringsmöjligheter:
    • Konstant tryck (kräver tryckgivare som tillbehör)
    • Konstant CO2
    • Konstant varvtal
  • Temperaturregleringar:
    • Konstant tilluft
    • Konstant rum
    • Konstant frånluft
    • Temperaturdifferens mellan tilluft och fraluft
  • Värme och kyla:
    • Förvärmare, el
    • Eftervärmare, el
    • Värmebatteri, vatten
    • Kylbatteri, vatten
    • Kylvärmebatteri, vatten
  • Automatisk frysskydd av värmevattenbatteri och kylvärmebatteri
  • 3 regleringssteg – låg, medel och hög hastighet

CX3030-3060:

  • Luftflödesmätning, justerbar med K-faktor
  • Dynamisk tryckstyrd avfrostning med ON/OFF bypass spjäll beroende på timer
    • Möjlighet att välja temperaturstyrd avfrostning med modulerande bypass spjäll
  • Dynamisk övervakning av filtertryckfall beroende på luftflöde
    • Möjlighet att välja statisk övervakning av filtertryckfall
  • Drift av elvärmeelement beroende på luftflöde
  • Regleringsmöjligheter:
    • Konstant luftflöde
    • Konstant tryck (kräver tryckgivare som tillbehör)
    • Konstant CO2
    • Konstant varvtal
    • Dynamiskt tryck (kräver tryckgivare som tillbehör)
  • Temperaturregleringar:
    • Konstant tilluft
    • Konstant rum
    • Konstant frånluft
    • Temperaturdifferens mellan tilluft och frånluft
  • Värme och kyla:
    • Förvärmare, el
    • Eftervärmare, el – 2 storlekar
    • Värmebatteri, vatten
    • Kylbatteri, vatten
    • Kylvärmebatteri, vatten
  • Automatisk frysskydd av värmevattenbatteri och kylvärmebatteri
  • 3 regleringssteg – låg, medel och hög hastighet

BYPASS-AVISNING

CX3000 är konstruerad med bypass-avisning. Det vill säga, att uteluften i större eller mindre grad leds förbi värmeväxlaren och direkt till eftervärmebatteriet vid risk för isbildning. Detta ställer större krav på effekten på eftervärmebatteriet. I gengäld undviks ett fördyrande förvärmebatteri.

Eftervärmebatteri och avisningsfunktionen:

Avisningssituationen visas nedan, här ingår ett eftervärmebatteri. Med eftervärmebatteri säkerställs att temperaturen på tilluften inte sjunker drastiskt i samband med avisningsprocessen och komforttemperaturen upprätthålls.

Förvärmebatteri och avisningsfunktionen:

För att undvika eventuell isbildning kan temperaturen på uteluften hållas på en säker nivå med ett förvärmebatteri. Med förvärmebatteriet säkerställs att temperaturen på uteluften aldrig sjunker under den kritiska punkten, där det finns risk för isbildning i värmeväxlaren.

Vilken metod ska man välja?

Värmeväxlaren kan frostskyddas på två sätt:

  • Temperaturstyrd
  • Tryckstyrd (endast CX3030-3060)

Om aggregatet har tryckstyrd avfrostning är det möjligt under driftsättning välja mellan tryckstyrd eller temperaturstyrd avfrostning

Vid temperaturstyrd avfrostning bedöms risken för att värmeväxlaren börjar få isbildning, medan det vid tryckstyrd avfrostning mer exakt mäts hur mycket isbildning det är i värmeväxlaren.

FROSTSKYDD VIA TEMPERATURGIVARE

Generellt:

Spjället på motströmsväxlaren styrs med en modulerande signal från EXcon-styrningen. Motströmsväxlaren skyddas mot isbildning genom att avluftstemperaturen, efter att frånluften har passerat värmeväxlaren, registreras.

Så fungerar temperaturstyrt frostskydd

Vid en avluftstemperatur under det inställda värdet i EXcon-automatiken (Iskydd + Iskydd P-band) överstyrs bypass-spjället modulerande till 100 % öppet. Ju mer avluftstemperaturen faller under denna punkt, desto mer kommer bypass-spjället att moduleras mot 100% öppet. Om avluftstemperaturen når värdet inställt värde i Iskydd, kommer bypass-spjället att vara 100% öppet.

Uteluften passerar därför förbi värmeväxlaren och frånluften från rummet passerar genom värmeväxlaren. Denna funktion gör att isbeläggningen på värmeväxlaren smälter på grund av den relativt höga rumstemperaturen.

FROSTSKYDD VIA TRYCKTRANSMITTER (ENDAST CX3030-60)

Generellt:

Värmeväxlaren skyddas mot isbildning genom att mäta tryckfallet över växlaren. Det aktuella tryckfallet mäts med en trycktransmitter med mätpunkter på båda sidor om värmeväxlaren.

Avfrostning av växlaren startar när det aktuella tryckfallet över växlaren överstiger den beräknade punkten i parametern Aktuellt avfrostningstryck.

Det beräknade börvärdet är en beräkning av den procentuella ökningen i tryckfallet över växlaren. Avfrostning startar om tryckfallet över växlaren överstiger det inställda värdet (Dynamiskt avfrostningstryck i %) i förhållande till tryckfallet över en isfri och ren växlare. EXcon-automatik utför en exakt mätning av tryckfallet över den isfria och rena växlaren när funktionen Mät aktiveras.

Under avfrostningen öppnas bypass-spjället 100% under den inställda avfrostningstiden, därefter återgår det till den position som temperaturregleringen har beräknat.

Under avfrostningsperioden, när bypass-spjället är öppet, kommer tilluftstemperaturen istället att upprätthållas av eftervärmebatteriet.

Produkt- och tillbehörsvarianter

  • CX3010 Vänster
    CX3010 Vänster
  • CX3010 Höger
    CX3010 Höger
  • CX3020 Vänster
    CX3020 Vänster
  • CX3020 Höger
    CX3020 Höger
  • CX3030 Vänster
    CX3030 Vänster
  • CX3030 Höger
    CX3030 Höger
  • CX3040 Vänster
    CX3040 Vänster
  • CX3040 Höger
    CX3040 Höger
  • CX3050 Vänster
    CX3050 Vänster
  • CX3050 höger
    CX3050 höger
  • CX3060 Vänster
    CX3060 Vänster
  • CX3060 Höger
    CX3060 Höger

Dokument

Showing 1 - y of dokument
  • CX3000 ECO-kravdokument
    Certifikat och deklarationer
    370 Kb
  • CX3000 EG-försäkran om överensstämmelse
    Certifikat och deklarationer
    105 Kb
  • EXcon automatik, larmöversikt (VEX4000/VEX5000/CX3000/DEX3000)
    Instruktioner
    643 Kb
  • CX3010-20, CX3030-40 & CX3050-60 elinstallationsguide
    Instruktioner
    1 Mb
  • Excon automatik till CX3000, drift och konfiguration
    Instruktioner
    16 Mb
  • CX3000 brochyr
    Teknisk dokumentation och marknadsmaterial
    3 Mb

1 programvara
