DTV
Takkfläkt
DTV takfläkt är en utsugningsfläkt som är tillverkad av gjuten aluminium, vilket säkrar en problemfri drift under lång tid. För denna finns takgenomföring TGK som garanterar enkel och korrekt montering.
DTV takfläkt har bakåtböjt B-hjul av aluminium, har vertikal avluft och kan öppnas för rengöring. DTV finns i sex storlekar DTV160, -200, -250, -315, -400 och -450.
MOTORER
DTV160 och -200 finns med 1-fas AC-motor, de övriga modellerna med EC-motor.
Se även Kapacitet nedan och tekniska data för de enskilda storlekarna finns under DTVxxx Tekniska data.
TEMPERATURTÅLIGHET:
DTV klarar temperaturer på upp till 60 °C vid normal drift.
Vid brand:
DTV160-4-1 och DTV200-4-1: klarar upp till 200°C i 60 min. vid brand
DTV250-4-1EC och DTV315-4-1EC: klarar upp till 180°C i 60 min. vid brand
DTV400-4-1EC och DTV450-1EC: klarar upp till 200°C i 60 min. vid brand
Om det finns behov av en certifierad brandgasfläkt hänvisar vi till SEF takfläkt som beskrivs under produktgruppen Brandgasautomatik och brandgasfläktar
Viktigaste produktegenskaper
- Hög korrosionsbeständighet
- Bakåtböjda skovlar
- Hög verkningsgrad
- Låga driftkostnader
- Kan monteras på takgenomföring TGK
Databasen för byggprodukter
DTV är registrerad i databasen för byggprodukter och kan därmed användes i Svanenmärkta byggen.
| Varianter | Max. total verkningsgrad (%) | Energiklass ventilation - Medelklimat | Krav på effektivitetsgrad | ECO Effektivitetsgrad i optimal driftspunkt | EC-motor | Nominell hastighet (t/min) | Elförsörjning | Överbelastningsskydd | Motorstyrka (kW) |
|---|---|---|---|---|---|---|---|---|---|
| DTV16041EC | C |
62, N(2015) |
1400 |
1x230 V - 50Hz |
Inbyggt termoskydd (TP211) i motorns strömkrets |
||||
| DTV20041EC | C |
62, N(2015) |
1400 |
1x230 V - 50Hz |
Inbyggt termoskydd (TP211) i motorns strömkrets |
||||
| DTV25041EC2 | 51,9 |
C |
62N (2015) |
78,2 |
EC-motor med inbyggd VSD |
1635 |
1x230 V - 50Hz |
Inbyggt i motorstyrningen |
0,16 |
| DTV31541EC2 | 52,4 |
C |
62N (2015) |
74,5 |
EC-motor med inbyggd VSD |
1605 |
1x230 V - 50Hz |
Inbyggt i motorstyrningen |
0,37 |
| DTV40041EC2 | 53,7 |
C |
62N (2015) |
70,5 |
EC-motor med inbyggd VSD |
1635 |
1x230 V - 50Hz |
Inbyggt i motorstyrningen |
0,75 |
| DTV45041EC2 | 57,1 |
C |
62N (2015) |
74,4 |
EC-motor med inbyggd VSD |
1700 |
1x230 V - 50Hz |
Inbyggt i motorstyrningen |
1,1 |
Förutsättningar:
- I är maximalt upptagen ström i hela regleringsområdet – eller fullastströmmen om denna är störst
- P1 är maximalt upptagen effekt från el-nätet, där P2 är den effekt som motorn är märkt med.
- Data har angetts vid t = 20 °C
- Densitet = 1,2 kg/m3
- Medietemperatur: minst -12° C, max. +80 °C
- Omgivningstemperatur: max +40°C
- Tryckförhållande: < 1,11
- övriga punkter i enlighet med EC327/2011 – se handboken till produkten
Montering DTV är konstruerad för användning med takgenomföring TGK, vilket säkerställer enkel och korrekt montering. TGK är monterad med 4 gängade stänger för fastsättning av DTV takfläkten. Vibrationsdämpande material medföljer så att DTV:s vibrationer inte överförs till kanalsystemet. TGK takgenomföring är ljud- och kondensisolerad och har inbyggd kabelgenomföring. Som tillbehör kan AOR övertrycksspjäll samt bärjärn väljas.
| Varianter | A (mm) | B (mm) | C (mm) | D (mm) | E Ø (mm) | Vikt (kg) |
|---|---|---|---|---|---|---|
| DTV16041EC | 250 |
310 |
240 |
70 |
160 |
11 |
| DTV20041EC | 280 |
390 |
310 |
80 |
200 |
17 |
| DTV25041EC2 | 385 |
485 |
385 |
100 |
250 |
28 |
| DTV31541EC2 | 435 |
580 |
465 |
115 |
315 |
37 |
| DTV40041EC2 | 500 |
650 |
525 |
130 |
400 |
52 |
| DTV45041EC2 | 590 |
650 |
525 |
220 |
400 |
60 |
| Varianter | Frekvens (Hz) | Maxintensitet (A) | Motorstyrka (kW) |
|---|---|---|---|
| DTV16041EC | 50 |
0,2 |
|
| DTV20041EC | 50 |
0,35 |
|
| DTV25041EC2 | 50 |
1,2 |
0,16 |
| DTV31541EC2 | 50 |
2,4 |
0,37 |
| DTV40041EC2 | 50 |
4,4 |
0,75 |
| DTV45041EC2 | 50 |
8 |
1,1 |
| Energiklass ventilation - Medelklimat |
|---|
| C |
KONSTRUKTION
DTV är tillverkad av gjuten aluminium, vilket ger en hög korrosionsbeständighet (Korrosionsklass C4 i enlighet med EN ISO 12944-2). Den är lackerad i svart färg RAL7021, vilket passar bra till de flesta tak.
VERTIKALT AVLUFT
DTV takfläkt är en utsugningsfläkt med vertikal avluft.
Det förhindrar nedsmutsning av taket och att förorenad luft strömmar tillbaka och gör samtidigt att ljudnivån känns lägre.
FLÄKTHJUL
DTV takfläkt är lämplig för ventilationsuppgifter där det ställs krav på effektiv och driftsekonomisk ventilation.
Det speciellt utvecklade centrifugalhjulet med bakåtböjda skovlar ger hög verkningsgrad och låga driftskostnader
SERVICE

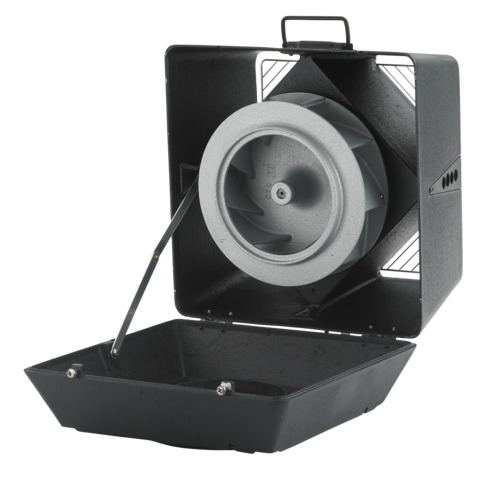

DTV takfläkt är enkel att öppna för rengöring och underhåll av fläkten.
DTV är konstruerad för att användas tillsammans med takgenomföring TGK, vilket säkerställer enkel och korrekt montering.
TGK är monterad med 4 gängade delar för fastsättning av DTV-takfläkten. Vibrationsdämpande material medföljer, så att DTV:s vibrationer inte överförs till kanalsystemet.
TGK-takgenomföring är ljud- och kondensisolerad och har inbyggd kabelgenomföring. Som tillbehör kan AOR-backspjäll och bärvinklar väljas.
