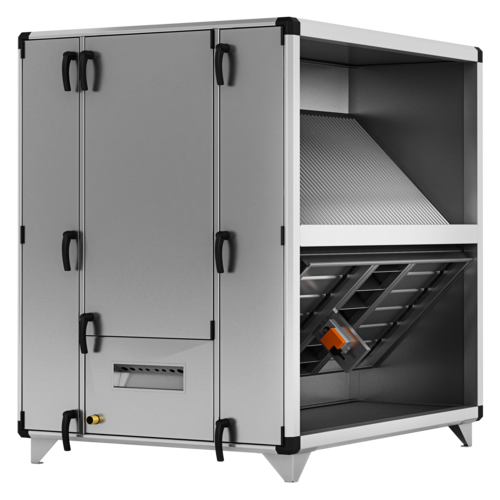

VEX4000 - KORSVÄRMEVÄXLAR (EX)
Modul
- Standard korsvärmeväxlare i aluminium - för utsugning och andra ändamål där det inte finns krav på hög verkningsgrad
- Korssvärmeväxlare i hög aluminium - för högre verkningsgrad
- Korsvärmeväxlare i hög aluminium ERP18 - för extra hög verkningsgrad
- Epoxibelagd korsvärmeväxlare för särskilt korrosiv miljö
Viktigaste produktegenskaper
- Helt separerade luftströmmar, så att överföring av förorenad luft eller fukt mellan luftströmmar förhindras Inbyggd bypass som möjliggör att uteluft kan ledas helt eller delvis förbi värmeväxlaren, om det inte finns behov av värmeåtervinning Möjlighet att välja 4 olika växlartyper (Standard, High aluminium, High aluminium ERP18 och Epoxy för korrosiv miljö)
Den klassiska korsvärmeväxlaren säkerställer stabil, ekonomisk drift och uppfyller önskan om separata luftströmmar så att varken förorenad luft eller fukt överförs från frånluft till tilluft.
Med en korsvärmeväxlare kan en temperaturverkningsgrad på upp till 73 % uppnås, vilket kan vara en fördel i byggnader med för stort värmeöverskott.
By-pass
För reglering av värmeväxlarens kapacitet är en by-pass inbyggd, varigenom uteluften helt eller delvis kan ledas förbi värmeväxlaren. Detta används till exempel på våren eller hösten när det inte finns behov av full värmeåtervinning.
Kondensavlopp
Korsväxlaresektionen är försedd med korrosionssäkra kondenstråg med fall mot avloppet, så att korsväxlaren kan rengöras medan den sitter i aggregatet. Kondensavloppen är med släta rör och leds ut genom panelen på betjäningssidan, där de bör förses med vattenlås.
| VEX model | Højde (mm) | Længde (mm) | Dybde (mm) |
|---|---|---|---|
| VEX4010 | 1309 | 1038 | 1055 |
| VEX4020 | 1309 | 1038 | 1275 |
| VEX4030 | 1499 | 1180 | 1549 |
| VEX4040 | 1599 | 1320 | 1630 |
| VEX4050 | 1744 | 1320 | 1755 |
| VEX4060 | 2069 | 1468 | 1930 |
| VEX4070 | 2069 | 1468 | 2115 |
| VEX4080 | 2344 | 1610 | 2325 |
| VEX4090 | 2594 | 1893 | 2625 |
| VEX4100 | 2874 | 1893 | 2895 |
