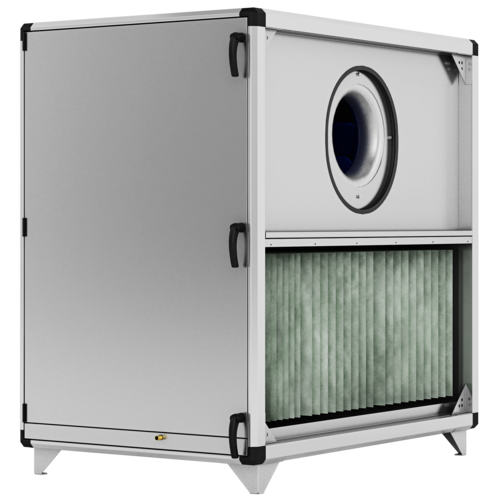

VEX4000 - FLÄKT (FAN) MED FILTER (FX)
Modul
Fläkt
Fläkten består av ett fläkthjul monterat direkt på axeltappen. Fläkthjulet är av 100% återvinningsbart material.
Fläktupphängning
Motor och fläkt är monterade i en fläktupphängning med vibrationsdämpare, som via skenprofiler i aggregatets botten kan dras ut för service och rengöring.
Motor
Motorn är en flänsmotor, EC-motor klass IE5, vilket säkerställer optimal totalverkningsgrad.
Inga vibrationer
På sugsidan är inloppskonen monterad mot sugkammaren. Metallisk kontakt förhindras med hjälp av en flexibel gummitätning som säkerställer att fläkten kan arbeta utan att överföra vibrationer till aggregatet.
Viktigaste produktegenskaper
- EC-motorer klass IE5 med hög verkningsgrad
- 100% återvinningsbara komposithjul
- Fläktupphängning med vibrationsdämpare
- Påsfilter på specialramar som uppfyller krav i ISO16850Möjlighet för 2 motorstorlekar per aggregatstorlek, vilket ger möjlighet för optimal drift i hela kapacitetsområdet Möjlighet för förfilter (Panel) Filter kan levereras i flera klasser - ePM10 50% (M5), ePM1 65% (F7), ePM1 65% (FC7) "City Flow" (filter med kol som kan ta bort luktproblem), ePM1 85% (F9)
Kammerfläktar ger stor flexibilitet vad gäller inbyggnad och anslutningsstosarnas placering.
Fläkttypen är generellt lämplig vid måttliga till höga kanaltryckförluster. Fläkten bygger upp ett statiskt tryck i kammaren vid utloppsöppningen placerad i gaveln eller på toppen (endast för storlek 4010-4050) av aggregatet. Externt kan det finnas monterade flänsar för kanalmontering.
Driftsekonomi
Totalverkningsgrad upp till 70 % uppnås genom användning av EC-motorer, vilket säkerställer drift vid optimala varvtal. Därmed uppnås en god driftsekonomi på anläggningen.
Leveransalternativ
Aggregat med kammerfläktar dimensioneras i EXselectPRO.
För varje aggregatstorlek finns det möjlighet för två motorstorlekar, vilket möjliggör optimal drift i hela kapacitetsområdet.
Filterenheterna för aggregaten levereras monterade i speciella ramar och är av påsfiltertyp. Filtren uppfyller kraven enligt ISO 16850.
Beroende på renhets- och avskiljningsgrad för ventilationsluften kan filtren levereras i olika klasser:
-
- ePM10 50% (M5)
- ePM1 65% (F7)
- ePM1 65% (FC7)"City Flow" (filter med kol, som kan ta bort lukt)
- ePM1 85% (F9)
Vid konfigurationen av aggregatet finns en option för förfilter. Om detta alternativ väljs är det möjligt att sätta in det 48 mm panelfiltret framför påsfilteret - se bilden.
Genom att sätta ett grövre filter framför ett finare filter minskas nedsmutsningen av det finare filtret. Beroende på utomhusluften och önskad tilluftskvalitet kan det vara en fördel/möjlighet.
Förfiltren (48 mm) finns i klasserna:
-
- Coarse 60% (G4)
- ePM10 80% (M5)
- ePM1 50% (F7)
Tryckfall etc. kan beräknas i produktvalsprogrammet EXselectPRO.
| VEX model | Højde (mm) | Længde (mm) | Dybde (mm) | |
|---|---|---|---|---|
| Uden spjæld | Med spjæld | |||
| VEX4010 | 1309 | 710 | 809 | 1055 |
| VEX4020 | 1309 | 710 | 809 | 1275 |
| VEX4030 | 1499 | 820 | 1019 | 1549 |
| VEX4040 | 1599 | 820 | 1019 | 1630 |
| VEX4050 | 1744 | 820 | 1019 | 1755 |
| VEX4060 | 2069 | 910 | 1109 | 1930 |
| VEX4070 | 2069 | 1000 | 1199 | 2115 |
| VEX4080 | 2344 | 1000 | 1199 | 2325 |
| VEX4090 | 2594 | 1000 | 1199 | 2625 |
| VEX4100 | 2874 | 1000 | 1199 | 2895 |
