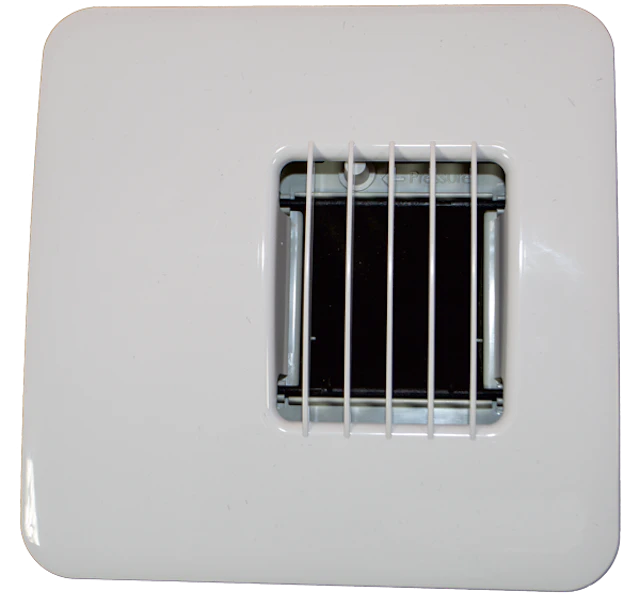

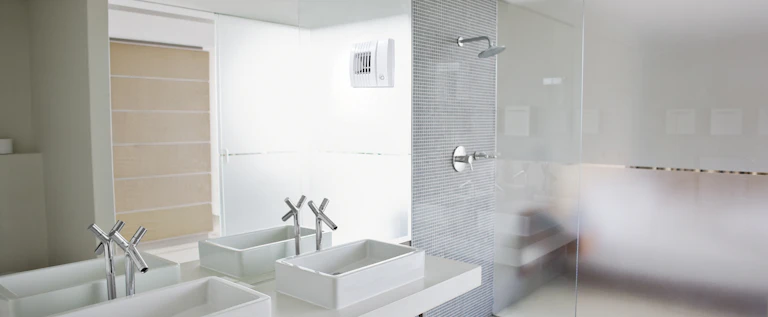

EHV fuktstyrt frånluftsdon för våtrum eller andra miljöer där man vill öka luftflödet när det är hög luftfuktighet.
EHV fuktstyrt frånluftsdon för våtrum eller andra miljöer där man vill öka luftflödet när det är hög luftfuktighet.
EHV-ventilen monteras till kanal (lodrätt i vägg, vågrätt i tak eller i snedtak). Ventilen kan ev. monteras med hjälp av en brandskyddsplatta av metall (FPP).
FPP fungerar samtidigt som brandskydd för kanalsystemet.
EHV är registrerad i databasen för byggprodukter och kan därmed användes i Svanenmärkta byggen.
Inställning av grundluftmängd
Det fasta spjället kan ställas in i 6 olika positioner:
För att ändra önskad luftmängd
För att anpassa till det tillgängliga trycket
Spjället ställs in manuellt och låses med hjälp av den medföljande låstappen för att undvika oavsiktlig förflyttning, t.ex. vid rengöring.
Spjället är fabriksinställt till pos. 0, vilket är min. luftmängd.
Om större luftmängd önskas, flyttas spjällpositionen nedåt.
Varje steg ökar luftmängden med ca. 10 m3/h (max = 50 m3/h)
Plåtplatta for montage vid annan kanalöppning:
Rektangulärt från 67 x 75 mm upp till 75 x 67 mm
Rund från Ø88 upp till Ø100
Plåtplatta inkl. stos med gummitätning för lufttätt montage i Ø100 mm kanal.
Plåtplatta inkl. stos med gummipackning för lufttätt montage i Ø125 mm kanal.
Justera ventilen enligt önskad luftmängd steg 1:
Ta bort den vita låstappen
Använd den för att låsa "fuktstyrd luftmängd" i minposition (se bild).
Tips: Skjut med fingrarna på fuktkänsliga stången för att stänga det drivna spjället.
Justera ventilen enligt önskad luftmängd steg 2:
Läs av trycket genom att ansluta en manometer som bilden visar.
Hitta injusteringsdiagrammet i anvisningen 3004060 (länk på höger sida).
Använd det avlästa värdet för att hitta tryck och luftmängd enligt den fasta spjällpositionen (0-5).
