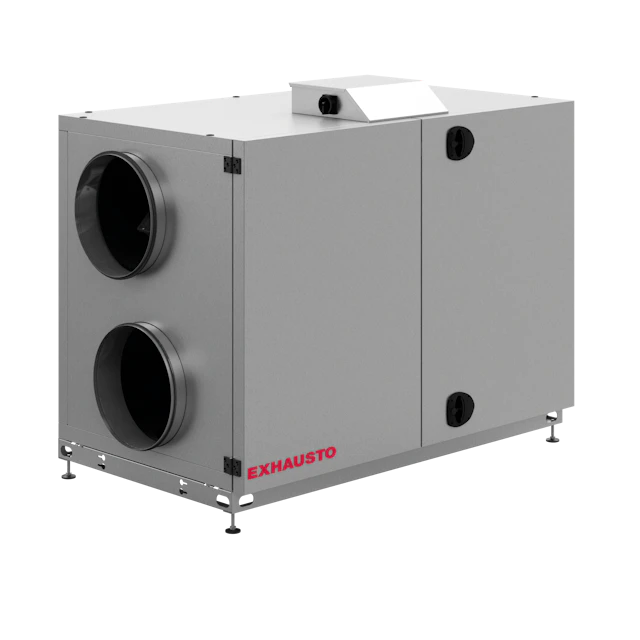

VEX200 är en energieffektiv ventilationsenhet med roterande värmeväxlare och ALC™-teknologi som säkerställer den bästa inomhusluftkvaliteten utan kompromisser.
Denna produkt utgår. Vi rekommenderar VEX1000RS istället.
Gå till efterföljare VEX1000RS
Nybyggnation
Renovering
Kommersiella lokaler/fastigheter
Skolor
VEX200 för in frisk, filtrerad luft i byggnaden och återvinner värmen från frånluften med hjälp av den högeffektiva värmeväxlaren. Den inkommande luften kan värmas och/eller kylas med hjälp av ett komplett utbud av kyl- och värmebatterier.
Flexibel kanalanslutning med automatisk läckagekontroll (ALC ™):
- Horisontell, topp och botten
Kompakt konstruktion för små utrymmen - kan levereras som en enhet eller i Split som tillval
| Varianter | ECO Effektivitetsgrad i optimal driftspunkt | Krav på effektivitetsgrad | Max. total verkningsgrad (%) | EC-motor | Överbelastningsskydd |
|---|---|---|---|---|---|
| VEX240 | 76,2N | 62N (2015) | 58,1 % | Med motorcontroller (VSD) | Inbyggt |
| VEX250 | 74,4N | 62N (2015) | 60 % | Med motorcontroller (VSD) | Inbyggt |
| VEX260 | 67,2N | 62N (2015) | 57,1 % | Med motorcontroller (VSD) | Inbyggt |
| VEX270 | 66,6N | 62N (2015) | 60,4 % | Med motorcontroller (VSD) | Inbyggt |
| VEX280 | 66,6N | 62N (2015) | 60,4 % | Med motorcontroller (VSD) | Inbyggt |
| Varianter | Filter tillgängliga | Anslutningsriktning | Växlartyp | Förutsättningar | Överströmsskydd | Motorklass enligt IEC TS 60034-30-2 | Varvtal vid optimal driftspunkt | Totaltryck (Pa) |
|---|---|---|---|---|---|---|---|---|
| VEX240 | ISO ePM10 50% (M5), ISO ePM1 65% (F7) | Horisontell | Roterande | > Densitet = 1,2 kg/m3> Tryckförhållande < 1,11> Övriga punkter enligt EC327/2011 (se produktguiden) | Inbyggt | IE5 (Ultra Premium Efficiency) | 2886 | 617 Pa |
| VEX250 | ISO ePM10 50% (M5), ISO ePM1 65% (F7) | Horisontell | Roterande | > Densitet = 1,2 kg/m3> Tryckförhållande < 1,11> Övriga punkter enligt EC327/2011 (se produktets instruktioner) | Inbyggt | IE5 (Ultra Premium Efficiency) | 2902 | 826 Pa |
| VEX260 | ISO ePM10 50% (M5), ISO ePM1 65% (F7) | Horisontell | Roterande | > Densitet = 1,2 kg/m3> Tryckförhållande < 1,11> Övriga punkter i förhållande till EC327/2011 (se produktets vägledning) | Inbyggt | IE5 (Ultra Premium Efficiency) | 3078 | 1065 Pa |
| VEX270 | ISO ePM10 50 % (M5), ISO ePM1 65 % (F7) | Horisontell | Roterande | > Densitet = 1,2 kg/m3> Trykforhold < 1,11> Övriga punkter i förhållande till EC327/2011 (se produkthandboken) | Inbyggt | IE5 (Ultra Premium Efficiency) | 2913 | 1396 Pa |
| VEX280 | ISO ePM10 50% (M5), ISO ePM1 65% (F7) | Horisontell | Roterande | > Densitet = 1,2 kg/m3> Tryckförhållande < 1,11> Övriga punkter i förhållande till EC327/2011 (se produktguiden) | Inbyggt | IE5 (Ultra Premium Efficiency) | 2913 | 1396 Pa |
| Varianter | Styrsignal med automatik | Styrsignal med annan automatik | Mediatemperatur (luft) | Reglering | Spänning | Omgivningstemperaturområde |
|---|---|---|---|---|---|---|
| VEX240 | Modbus | 0-10 V DC | -40°C....+40°C | Steglös via motorstyrning (MC) | 1 x 230 | -30°C....+50°C |
| VEX250 | Modbus | 0-10 V DC | -40°C....+40°C | Steglös via motorstyrning (MC) | 1 x 230 | -30°C....+50°C |
| VEX260 | Modbus | 0-10 V DC | -40°C....+40°C | Steglös via motorstyrning (MC) | 1 x 230 | -30°C....+50°C |
| VEX270 | Modbus | 0-10 V DC | -40°C....+40°C | Steglös via motorstyrning (MC) | 3 x 400 | -30°C....+50°C |
| VEX280 | Modbus | 0-10 V DC | -40°C....+40°C | Steglös via motorstyrning (MC) | 3 x 400 | -30°C....+50°C |
| Varianter | Rotordrev stegmotor, spänning (V) | Rotordrev stegmotor, överströmsskydd | Rotordrev stegmotor, fasström (A) | Rotordrev stegmotor, upptagen effekt (W) | Rotordrev stegmotor, reglering |
|---|---|---|---|---|---|
| VEX240 | 230 V | Eingebaut | 0,2 A | 45 W | Steglöst från 0 till 10 varv på rotorn |
| VEX250 | 230 V | Eingebaut | 0,2 A | 45 W | Steglöst från 0 till 10 rpm på rotorn |
| VEX260 | 230 V | Eingebaut | 0,2 A | 45 W | Steglöst från 0 till 10 varv på rotorn |
| VEX270 | 230 V | Eingebaut | 0,2 A | 45 W | Steglöst från 0 till 10 varv på rotorn |
| VEX280 | 230 V | Eingebaut | 0,2 A | 45 W | Steglöst från 0 till 10 varv på rotorn |
| Varianter | A (mm) | B (mm) | C (mm) | Ø anslutning (mm) | Vikt (kg) | Vikt för intransport |
|---|---|---|---|---|---|---|
| VEX240 | 1490 mm | 1050 mm | 860 mm | 315 mm | 260 kg | 200 kg (exkl. luckor och fläktenheter) |
| VEX250 | 1600 mm | 1100 mm | 945 mm | 400 mm | 273 kg | 195 kg (exkl. luckor och fläktenheter) |
| VEX260 | 1820 mm | 1370 mm | 1265 mm | 525 kg | Fläktsektioner: 2 x 117 kgRotorsektion: 127,5 kg | |
| VEX270 | 2050 mm | 1600 mm | 1525 mm | 750 kg | Fläktsektioner: 2 x 170,5 kgRotorsektion: 187 kg | |
| VEX280 | 2160 mm | 1900 mm | 1900 mm | 1102 kg | Fläktsektioner: 2 x 236 kgRotorsektion: 221 kg |
| Varianter | Minsta flöde (l/s) | Maxflöde (l/s) | Maxflöde ErP (l/s) |
|---|---|---|---|
| VEX240 | 100 | 670 | 580 |
| VEX250 | 200 | 1035 | 785 |
| VEX260 | 330 | 1535 | 1210 |
| VEX270 | 385 | 2475 | 1950 |
| VEX280 | 775 | 5095 | 3500 |
| Varianter | Max. utbyte av värmeväxlaren (%) | Max absorberad effekt (kW) |
|---|---|---|
| VEX240 | 90 % | 12,5 kW |
| VEX250 | 90 % | 11,2 kW |
| VEX260 | 90 % | 18 kW |
| VEX270 | 90 % | 17 kW |
| VEX280 | 90 % | 30,5 kW |
| Varianter | Frekvens (Hz) | Maximal intensitet förbrukning. MONO 230V (A) | Maximal batterielektrisk kraft 1 (kW) | Anläggningens maximala elektriska effekt (kW) | Spänning (V) | Max effekt elbatteri 2 (kW) | Maximal fasström (A) | Maximal intensitet förbrukning. TREFAS 400V (A) | Maxflöde på noll (A) |
|---|---|---|---|---|---|---|---|---|---|
| VEX240 | 50 Hz | 12,5 A | 6 kW | 1,8 kW | 1x230 V | 8 | 12,5 A | ||
| VEX250 | 50 Hz | 6 kW | 2,9 kW | 3x400 V | 12 | 11,2 A | 11,2 A | 15 A | |
| VEX260 | 50 Hz | 14 kW | 5,0 kW | 3x400 V | 18 A | 18 A | 23,5 A | ||
| VEX270 | 50 Hz | 21 kW | 9,3 kW | 3x400 V | 17 A | 17 A | |||
| VEX280 | 50 Hz | 46 kW | 17,6 kW | 3x400 V | 30,5 A | 30,5 A |
MEKANISK PRESTANDA: Enligt ds/en 1886 och certifierad av Eurovent
Enligt ds/en 1886 och certifierad av Eurovent:
Styrka på aggregathölje: D1 (M)
Täthet vid undertryck på -400 Pa: L1 (M)
Täthet vid övertryck på +700 Pa: L1 (M)
Filter bypass-läckage: F9 vid under- och övertryck
Termisk överföring: T2 (M)
Termisk köldbryggefaktor: TB3
Skåpen är gjorda av Aluzink AZ185 klass C4 och är isolerade med 50 mm mineralull. Det medför en låg ljudnivå till omgivningarna/installationsrummet.
Panelkonstruktionen minimerar bildandet av köldbryggor i aggregatet.
Motorsektionerna är monterade i vibrationsdämpare, vilket betyder mindre buller och vibrationer i kanalerna, och man behöver inte montera flexibla anslutningar mellan aggregat och kanalsystem.
Motorsektionerna är utdragbara för enklare service.
Motorerna är typ EC med mycket hög verkningsgrad, som uppfyller kraven i EcoDesign-direktivet.
EXstream prestanda
Aggregatet är utrustad med EXHAUSTOs EXstream fläkthjul, ett av marknadens ledande fläkthjul när det gäller låg energiförbrukning och låg ljudnivå.
Fläkthjulets rotationshastighet och antal skovlar är optimerade, så att ljud från "skovelfrekvensen" ligger i 500 Hz-bandet. Det betyder att det behövs färre/mindre ljuddämpare än normalt, eftersom det är billigare att dämpa ljudet vid 500 Hz än vid 125 Hz/250 Hz, där skovelfrekvensen normalt ligger.
Den externa anslutningsboxen med inbyggd strömbrytare säkerställer enkel åtkomst för anslutning och justering.
Montagesockeln har fötter med justerbar höjd, se närmare information under de enskilda VEX-storlekarna.
Sockeln är tillbehör för VEX240/250, men standard för VEX260/270/280, där aggregatet sätts ihop i botten med hjälp av sockeln och via snäpplås i toppen.
Vid vissa projekt kan utrymmet göra intransporten av aggregatet svårt eller omöjligt. VEX200 kan därför beställas som SPLIT. Det betyder att aggregatet byggs och testas från fabrik som vanligt - bara utan fogning. Aggregatet kan därför enkelt monteras isär på installationsplatsen, bäras in i delar, monteras, fogas och driftsättas.
EXact2-automatik:
Konstant hastighet
Flera hastigheter
Konstant tryck
Konfiguration och övervakning via:
Kabelansluten fjärrkontroll
Alternativ: Webbserver och BMS-kommunikation via Modbus RTU / RS485, BACnet MSTP / BACnet IP-protokoll
Alternativ: Webbserver och BMS-kommunikation via en brygga till Modbus TCP / IP- eller LON-protokoll
