VEX1000RS
Luftbehandlingsaggregat
Ny kompaktserie med roterande värmeväxlare i horisontellt utförande, 11 storlekar, upp till 9340 m³/h och ett brett tillbehörsprogram
Ny kompaktserie med roterande värmeväxlare i horisontellt utförande, 11 storlekar, upp till 9340 m³/h och ett brett tillbehörsprogram
Flerfamiljshus
Nybyggnation
Renovering
Kommersiella lokaler/fastigheter
Skolor
VEX1000 för in frisk, filtrerad luft i byggnaden och återvinner värmen ur frånluften med hjälp av den högeffektiva värmeväxlaren. Den inkommande luften kan värmas och/eller kylas med hjälp av ett komplett utbud av integrerade kyl- och värmebatterier.
VEX1000 är en kompakt enhet designad för att leverera högsta möjliga luftkapacitet med minsta möjliga platsbehov.
VEX1000 RS kan utrustas med automatisk läckagekontroll, ALC, som eliminerar överföring av partiklar, aerosoler, virus, m.m. från frånluft till tilluft genom värmeväxlaren. Därmed får du alla fördelar med en roterande värmeväxlare men utan läckage:
Fuktöverföring ger förbättrat inomhusklimat och högre produktivitet
Kräver ingen avfrostning
Sparar energi vid kylåtervinning
Inget behov av att hantera kondens
Kompakt design
1x230V eller 3x400V
Blandningssektion (VEX1030 – 1080)
Kanalljuddämpare
Utomhusanläggning (Tak, sockel, dörrstopp, skydd för spjällmotor, elvärmare till automatikbox)
Avstängningsspjäll
Integrerade batterier (Vatten, El, DX)
Externt kabinett för DX och kombibatteri värme/kyla med kondenstråg och droppavskiljare
Patenterad automatisk läckagekontroll (ALC™)
Roterande värmeväxlare med sorption och epoxibeläggning
Val mellan pås- och panelfilter
Val mellan integrerad EXcon+ automatik, plintkopplat eller utan automatik

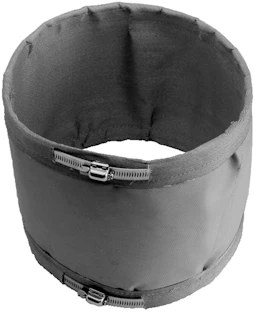

Flexibla kanalanslutningar
Möjlighet för avluft och/eller frånluftsanslutning topplacerad
Klass 3 spjäll
| Varianter | A (mm) | D (mm) | Ø (mm) | E (mm) | F (mm) | I (mm) | J (mm) | K (mm) | L (mm) | M (mm) | P (mm) | Vikt (kg) | Nej (mm) | O (mm) | B (mm) | C (mm) | G (mm) | H (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VEX1005RS | 1307 mm | 855 mm | 250 mm | 720 mm | 683 mm | 234 mm | 617 mm | 360 mm | 310 mm | 232 mm | 258 mm | 172 kg | ||||||
| VEX1010RS | 1347 mm | 1135 mm | 315 mm | 720 mm | 683 mm | 274 mm | 794 mm | 355 mm | 305 mm | 224 mm | 264 mm | 207 kg | 450 mm | 250 mm | ||||
| VEX1015RS | 1461 mm | 1135 mm | 400 mm | 809 mm | 772 mm | 306 mm | 825 mm | 400 mm | 350 mm | 245 mm | 296 mm | 238 kg | 500 mm | 250 mm | ||||
| VEX1020RS | 1461 mm | 1135 mm | 400 mm | 905 mm | 868 mm | 311 mm | 825 mm | 450 mm | 400 mm | 245 mm | 311 mm | 255 kg | 600 mm | 250 mm | ||||
| VEX1030RS | 1660 mm | 1339 mm | 1016 mm | 970 mm | 980 mm | 355 mm | 500 mm | 204 mm | 359 mm | 349 kg | 800 mm | 250 mm | 830 mm | 830 mm | 500 mm | 400 mm | ||
| VEX1035RS | 1660 mm | 1339 mm | 1117 mm | 1071 mm | 980 mm | 355 mm | 550 mm | 204 mm | 359 mm | 381 kg | 800 mm | 250 mm | 830 mm | 830 mm | 500 mm | 400 mm | ||
| VEX1045RS | 1730 mm | 1524 mm | 1217 mm | 1172 mm | 1125 mm | 400 mm | 600 mm | 219 mm | 360 mm | 450 kg | 1000 mm | 250 mm | 865 mm | 865 mm | 700 mm | 500 mm | ||
| VEX1050RS | 1730 mm | 1524 mm | 1319 mm | 1274 mm | 1120 mm | 400 mm | 650 mm | 230 mm | 359 mm | 481 kg | 1000 mm | 250 mm | 865 mm | 865 mm | 700 mm | 500 mm | ||
| VEX1060RS | 1800 mm | 1734 mm | 1403 mm | 1357 mm | 1280 mm | 450 mm | 700 mm | 269 mm | 359 mm | 548 kg | 1000 mm | 250 mm | 900 mm | 900 mm | 900 mm | 500 mm | ||
| VEX1065RS | 1800 mm | 1734 mm | 1493 mm | 1460 mm | 1280 mm | 450 mm | 750 mm | 252 mm | 360 mm | 597 kg | 1000 mm | 250 mm | 900 mm | 900 mm | 900 mm | 500 mm | ||
| VEX1080RS | 2104 mm | 1906 mm | 1609 mm | 1561 mm | 1410 mm | 485 mm | 795 mm | 282 mm | 452 mm | 741 kg | 1000 mm | 400 mm | 1052 mm | 1052 mm | 1000 mm | 700 mm |
| Varianter | Frekvens (Hz) | Anläggningens maximala elektriska effekt (kW) | Spänning (V) | Maximal fasström (A) |
|---|---|---|---|---|
| VEX1005RS | 50 Hz | 1,4 kW | 1x230 V | 5,7 A |
| VEX1010RS | 50 Hz | 1,4 kW | 1x230 V | 5,7 A |
| VEX1015RS | 50 Hz | 2,6 kW | 1x230 V | 10,9 A |
| VEX1020RS | 50 Hz | 2,6 kW | 1x230 V | 10,9 A |
| VEX1030RS | 50 Hz | 4 kW | 3x400 V | 7,4 A |
| VEX1035RS | 50 Hz | 4 kW | 3x400 V | 7,4 A |
| VEX1045RS | 50 Hz | 5,6 kW | 3x400 V | 10 A |
| VEX1050RS | 50 Hz | 5,6 kW | 3x400 V | 10 A |
| VEX1060RS | 50 Hz | 5,4 kW | 3x400 V | 10 A |
| VEX1065RS | 50 Hz | 5,4 kW | 3x400 V | 10 A |
| VEX1080RS | 50 Hz | 7,6 kW | 3x400 V | 13,2 A |
MEKANISK PRESTANDA: I enlighet med ds/en 1886 och certifierad av Eurovent
Höljesstyrka: D2 (M)
Täthet vid undertryck på -400 Pa: L1 (M)
Täthet vid övertryck på +700 Pa: L2 (M)
Filterbypassläckage: F9 vid under- och övertryck
Termisk transmission: T2 (M)
Termisk köldbryggfaktor: TB2
MEKANISK PRESTANDA: I enlighet med ds/en 1886 och certifierad av Eurovent
Höljesstyrka: D2 (M)
Täthet vid undertryck på -400 Pa: L1 (M)
Täthet vid övertryck på +700 Pa: L2 (M)
Filterbypassläckage: F9 vid under- och övertryck
Termisk transmission: T2 (M)
Termisk köldbryggfaktor: TB2
VEX1000 levereras färdigtestade i antingen 1 eller 2 moduler från fabriken.
VEX1005 till VEX1020 levereras som en modul, medans VEX1030 till VEX1080 levereras i två moduler.
Produkten kan levereras på justerbara fötter eller monterad som en enhet på en sockel.
En snabbguide medföljer, som instruerar i enkel och snabb montering av produkten. Utförliga instruktioner samt serviceguider nås enkelt via QR-koden på aggregatets framsida.
Vid projekt med extra begränsade åtkomstförhållanden kan VEX1000 levereras som SPLIT, där aggregatet enkelt och snabbt kan demonteras, transporteras in i byggnaden och monteras ihop igen.
Flexibel placering av automatikskåp
Styr och el ingår i automatikskåpet, som kan monteres vid sidan av aggregatet eller på vägg, upp till 10 m från VEX-aggregatet. På så sätt kan skåpet placeras, där det är mest praktiskt för service och underhåll.
VEX1000RS kan fås med avluft och/eller frånluftanslutning uppåt på toppen av aggregatet för att ge större flexibilitet på montageplatsen.
For aggregat med runda sidoanslutningar och rektangulära toppanslutningar finns övergångar från rektangulär till rund anslutning.
OBS. VEX1000 med roterande värmeväxlare finns också som toppansluten variant . Se under produkten VEX1000RT.
VEX1000 kan levereras med 3 automatikalternativ:
Integrerad EXcon+ automatik (Standard) – Aggregatet är utrustat med EXcon+. Alla interna el- och automatikkomponenter i aggregatet är anslutna till den medföljande automatikboxen och fabrikstestas.
Controller Ready (Option) – Alla interna el- och automatikkomponenter i aggregatet är anslutna till el- och automatikboxen, som är förberedd för montering av alternativ automatik enligt kundens egna val. (Externa automatikkomponenter medföljer inte)
Utan automatik (Option) – Aggregatet levereras utan automatikbox, automatik, elektrisk ledningsdragning och sensorer. Kunden ansvarar själv för el- och automatik. (Styrningar och motorer för roterande värmeväxlare, fläktar och spjäll ingår)
Den nya EXcon+ automatik säkerställer optimal kontroll av inomhusklimatet i nästan alla applikationsområden.
Det intuitiva användargränssnittet anpassat för fördefinierade användargrupper och optimerade kalenderfunktion säkerställer enkel och snabb inställning och anpassning av inomhusklimatet.
EXcon-automatik används för kontroll av bl.a. luftmängder, värme och kylning. Hur och när automatikken växlar mellan de inbyggda funktionerna ställs in i driftsprogrammet. Programmet kan, vid behov, åsidosättas med tillfälliga tvångskontroller, varefter man återgår till det aktiva driftsprogrammet.
Valet av EXcon+ ger utöver ett brett urval av standardstyrningsformer möjligheten att använda EXHAUSTOs patenterade Automatiska Läckagedetektering (ALC) och Dynamiska Tryckreglering (aDCV).
Automatisk läckagedetektering (ALC) ger möjlighet att få alla fördelar med en roterande värmeväxlare utan överföring av förorenad luft via värmeväxlaren.
Dynamisk tryckreglering (aDCV) ger möjlighet att optimera drift med konstanttryckreglering av ventilationssystem med variabla luftmängder. Genom den patenterade adaptiva tryckregleringen kan upp till 20% energibesparing uppnås jämfört med ett behovsstyrt system med konstanttryckreglering (DCV).
EXcon-automatik kan styras från kontrollpanel, CTS eller webbserver över nätverk eller via integrerat WiFi. WiFi nås enkelt från din surfplatta eller PC genom att följa snabbguiden som medföljer automatikboxen.
EXcon+ nätverkskommunikationen stödjer BacNet över TCP/IP och MODBUS över RS485 eller TCP/IP.
