VEX1000CS

• Flerfamiljshus

• Nybyggnation

• Renovering

• Kommersiella lokaler/fastigheter

• Skolor

VEX1000 tillför frisk, filtrerad luft till byggnaden och återvinner värmen från frånluften med hjälp av den högeffektiva värmeväxlaren. Den inkommande luften kan värmas upp och/eller kylas med hjälp av ett komplett utbud av integrerade kyl- och batterier.

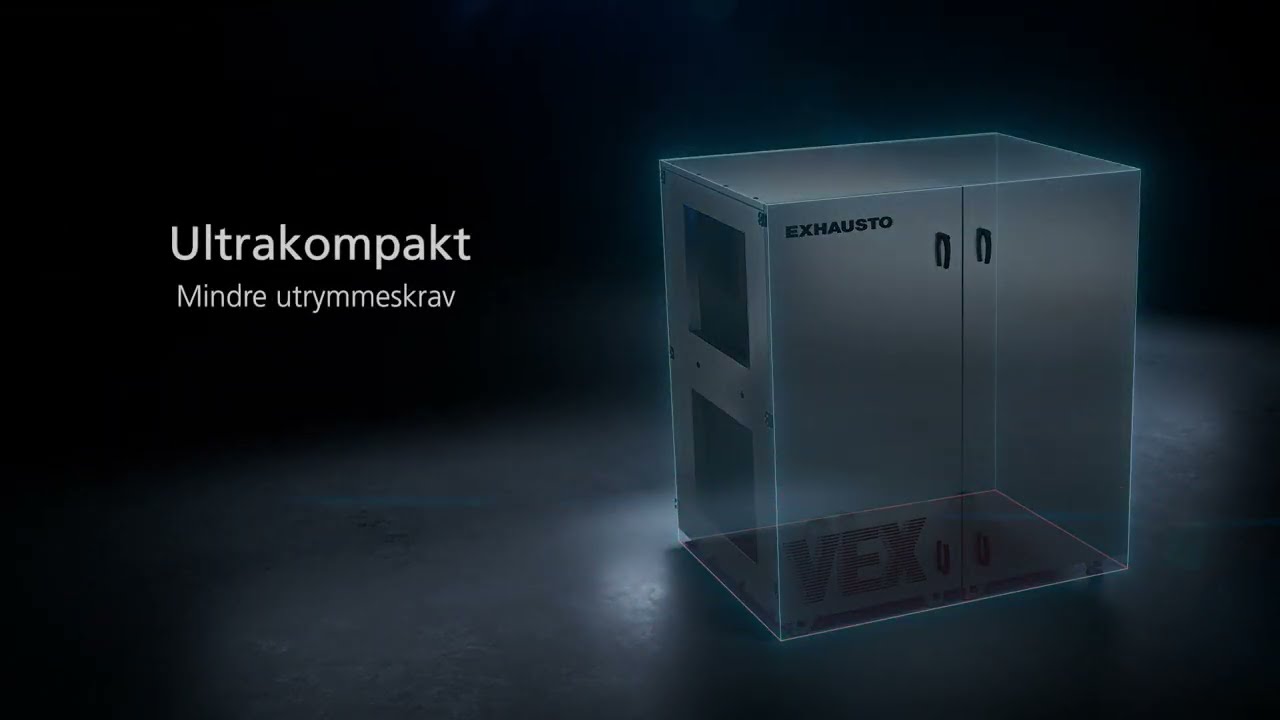

VEX1000 är ett kompaktaggregat designat för att leverera högsta möjliga luftkapacitet med minsta möjliga platsbehov.

VEX1000CS finns med flera typer av motströms värmeväxlare:

• Separata luftströmmar säkerställer mot läckage mellan inomhus- och utomhusluft

• Optimerad avfrostningsfunktion

• Motströms växlare alternativ med flera lamellavstånd ger optimala möjligheter för bra prestanda och luftflödesmatchning

• Möjlighet att välja entalpi motströmsväxlare som återvinner fukten i luften för bättre inomhusklimat och minimal kondensation

• Låga aggregat som passar bra både för nybyggnation och renovering

• 1x230V eller 3x400V

• Kanalakustikdämpare

• Utendørsanlæg (Tak, sokkel, dørstop, afdækning ad spjældmotor, el-varmer til automatikboks)

• Lukkespjæld

• Integrerede flader (Vand, EL, DX)

• Eksternt kabinet til DX- og kombineret vand varme- og køleflade med drypbakke og dråbeadskiller

• Motströmsvärmeväxlare med eltalpi membran och epoxibeläggning

• Val mellan pose och panelfilter

• Val mellan integrerad EXcon+ automatik, controller ready eller uten automatik

• Fleksible kanaltilslutninger

• Möjlighet för afkast och/eller fraluft studs placerad i taket

• Klass 3 spjæld

MEKANISK PRESTANDA: I enlighet med ds/en 1886 och certifierad av Eurovent

• Höljesstyrka: D2 (M)

• Täthet vid undertryck på -400 Pa: L1 (M)

• Täthet vid övertryck på +700 Pa: L2 (M)

• Filterbypassläckage: F9 vid under- och övertryck

• Termisk transmission: T2 (M)

• Termisk köldbryggfaktor: TB2

MEKANISK PRESTANDA: Enligt DS/EN 1886 och certifierad av Eurovent

• Styrka av aggregathus: D2 (M)

• Täthet vid undertryck på -400 Pa: L1 (M)

• Täthet vid övertryck på +700 Pa: L2 (M)

• Filter bypass läckage: F9 vid under- och övertryck

• Termisk TRANSMISSION: T2 (M)

• Termisk brytfaktor: TB2

VEX1000CS levereras färdigtestad i antingen 1 eller 3 moduler från fabriken.

VEX1010 till VEX 1030CS levereras som en sammanhängande modul, medan VEX1045CS till VEX1065CS levereras i tre moduler.

Produkten kan levereras på justerbara fötter eller monterad samlad på en sokkel.

En quickguide medföljer, som instruerar i enkel och snabb montering av produkten. Utförliga instruktioner samt serviceguider nås enkelt via QR-koden på framsidan av aggregatet.

Vid projekt med extra begränsade åtkomstförhållanden kan VEX1000 levereras som SPLIT, där aggregatet enkelt och snabbt kan demonteras, transporteras in i byggnaden och monteras igen.

Flexibel placering av tryckstyrningar

Tryckstyrning och elpanel medföljer i separat tryckstyrningsbox, som kan monteras bredvid aggregat eller på vägg, upp till 10 m från VEX-aggregatet. På så sätt kan boxen placeras där det är mest lämpligt i förhållande till service och underhåll.

VEX1000CS fås med mulighed for afkast og/eller fraluft studs placeret i toppen af aggregatet for at give større fleksibilitet på montagestedet.

VEX1000 kan levereras med 3 automatikalternativ:

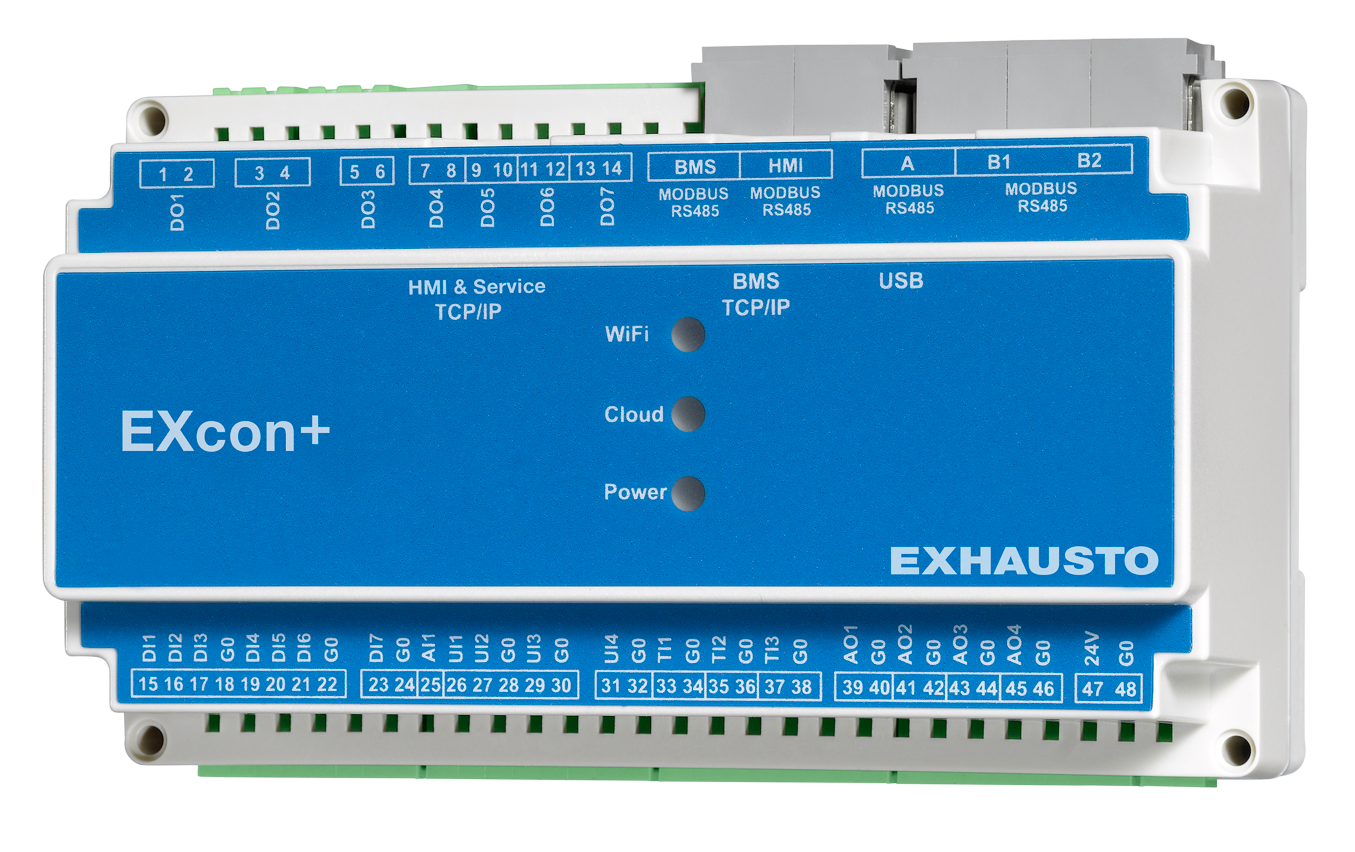

• Integrerad EXcon+ automatik (Standard) – Aggregatet är utrustat med EXcon+. Alla interna el- och automatikkomponenter i aggregatet är anslutna till den medföljande automatikboxen och sluttestade från fabriken.

• Controller Ready (Option) – Alla interna el- och automatikkomponenter i aggregatet är anslutna till el- och automatikboxen, som är förberedd för montering av alternativ automatik efter kundens eget val. (Externa automatikkomponenter medföljer inte)

• Utan automatik (Option) – aggregatet levereras utan automatikbox, automatik, elektrisk förtrådning och sensorer. Kunden ansvarar själv för el och automatik. (Styrningar och motorer till roterande värmeväxlare, fläktar och spjäll ingår)

Ny EXcon+ automatik säkerställer optimal styrning av inomhusklimatet inom så gott som alla användningsområden.

Det intuitiva användargränssnittet, anpassat för fördefinierade användargrupper, och den optimerade kalenderfunktionen säkerställer enkel och snabb inställning och anpassning av inomhusklimatet.

EXcon+ automatiken används för styrning av bl.a. luftflöden, värme och kyla. Hur och när automatiken växlar mellan de inbyggda funktionerna ställs in i driftprogrammet. Programmet kan vid behov åsidosättas genom tillfälliga tvångsstyrningar, varefter det aktiva driftprogrammet återupptas.

Val av EXcon+ ger utöver ett brett urval av standardstyrningsformer möjlighet att använda EXHAUSTOs patenterade Dynamiska Tryckkontroll (aDCV).

• Dynamisk tryckkontroll (aDCV) ger möjlighet att optimera driften med konstanttrycksreglering av ventilationssystem med variabla luftflöden. Genom den patenterade adaptiva tryckregleringen kan upp till 20 % energibesparing uppnås jämfört med ett behovsstyrt system med konstanttrycksreglering (DCV).

EXcon+ automatiken kan styras från manöverpanel, CTS eller webbserver via nätverk eller via integrerat WiFi. WiFi nås enkelt från din surfplatta eller PC genom att följa snabbguiden, som medföljer automatikboxen.

EXcon+ nätverkskommunikation stöder BacNet över TCP/IP och MODBUS över RS485 eller TCP/IP.

• Maximal värmeåtervinning. Minimal avfrostning.

VEX1000 med EXcon+ använder intelligent, tryckstyrd bypass-avfrostning, som endast aktiveras vid verkliga tecken på isbildning. Därmed undviks onödiga avfrostningscykler, energiförbrukningen reduceras och värmeåtervinningen hålls på en hög nivå.

När EXcon+ registrerar tecken på isbildning i värmeväxlaren öppnas bypass-spjället gradvis, så att en del av den kalla uteluften leds förbi värmeväxlaren. Den varma frånluften bidrar därefter till att snabbt smälta och avlägsna isen i växlaren.

Illustrationen visar ett exempel där 20 % av luften leds genom bypass, medan 80 % fortfarande passerar genom värmeväxlaren och värms upp. Detta säkerställer en energieffektiv drift med minimal energiförlust.

Den modulerande styrningen öppnar endast bypass-spjället i den utsträckning som krävs. Resultatet är hög komfort, säker vinterdrift och maximal energieffektivitet.

För att upprätthålla den önskade tilluftstemperaturen rekommenderas att använda ett eftervärmebatteri.
