DX Kyl-/värmebatteri Kyl-/värmebatteri

DX Kyl-/värmebatteri

Kyl-/värmebatteri

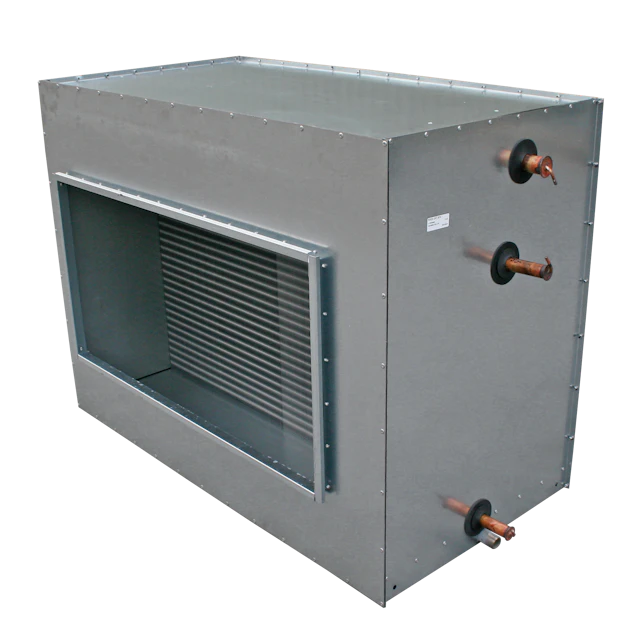

Externt kyl-/värmebatteri, finns med rund eller rektangulär anslutning, som passar till vårt sortiment av kompakta VEX-enheter.
DX Kyl-/värmebatteri
DX Kyl-/värmebatteri

Viktigaste produktegenskaper

  • Externt kyl-/värmebatteri
  • Ideal kylösning för VRV(F)-system
  • Kan styras via annan automatik
  • Oisolerat hölje
Varianter Röranslutning Antal rader av rör Antal kretsar
DX040x080 Vänster

3

12

DX040x080 Höger

3

12

DX050x060 Vänster

DN25 (1")

3

18

DX050x060 Rätt

DN25 (1")

3

18

DX050x080 Vänster

DN25 (1")

3

12

DX050x080 Höger

DN25 (1")

3

12

DX050x100 Vänster

DN25 (1")

3

18

DX050x100 Right

DN25 (1")

3

18

DX060x140 Var-'+LEFT

DN25 (1")

3

36

DX060x140 Höger

DN25 (1")

3

36

DX060x140 Vänster

DN25 (1")

3

27

DX060x140 Höger

DN25 (1")

3

27

DX080x120 Vänster, 3 rörrk, METU

DN25 mm

3

20

DX080x120 Vänster, 3 rördk, LS

DN25 mm

3

20

DX080x120 Höger, 3 rørrk, METU

DN25 mm

3

20

DX080x120 Höger, 3 rörk, LS

DN25 mm

3

20

DX080x120 Vänster, 4 rörrk, METU

DN25 mm

3

20

DX080x120 Vänster, 4 rörk, LS

DN25 mm

3

20

DX080x120 Höger, 4 rörkopplingar, METU

DN25 mm

3

20

DX-Ø315 Stor, Vänster

DN15 (½")

3

6

DX-Ø315 Stor, Höger

DN15 (½")

3

6

DX-Ø315 Medium, Vänster

DN15 (½")

3

3

DX-Ø315 Medium, Höger

DN15 (½")

3

3

DX-Ø315 Liten, Vänster

DN15 (½")

3

3

DX-Ø315 Liten, Höger

DN15 (½")

3

3

DX-Ø400 Vänster

DN15 (½")

4

6

DX-Ø400 Höger

DN15 (½")

4

6

DX-Ø500 Vänster

DN15 (½")

3

12

DX-Ø500 Höger

DN15 (½")

3

12

Varianter B (mm) H (mm) Slut spårning (mm) Vikt (kg)
DX040x080 Vänster

800

700

2,5

43

DX040x080 Höger

800

700

2,5

43

DX050x060 Vänster

1100

900

2,5

53

DX050x060 Rätt

1100

900

2,5

53

DX050x080 Vänster

800

700

2,5

43

DX050x080 Höger

800

700

2,5

43

DX050x100 Vänster

1100

900

2,5

53

DX050x100 Right

1100

900

2,5

53

DX060x140 Var-'+LEFT

1900

1100

2,5

81,5

DX060x140 Höger

1900

1100

2,5

81,5

DX060x140 Vänster

1400

900

2,5

63

DX060x140 Höger

1400

900

2,5

63

DX080x120 Vänster, 3 rörrk, METU

1300

1100

3,2

35

DX080x120 Vänster, 3 rördk, LS

1300

1100

3,2

35

DX080x120 Höger, 3 rørrk, METU

1300

1100

3,2

35

DX080x120 Höger, 3 rörk, LS

1300

1100

3,2

35

DX080x120 Vänster, 4 rörrk, METU

1300

1100

3,2

35

DX080x120 Vänster, 4 rörk, LS

1300

1100

3,2

35

DX080x120 Höger, 4 rörkopplingar, METU

1300

1100

3,2

35

DX-Ø315 Stor, Vänster

500

500

2,5

21

DX-Ø315 Stor, Höger

500

500

2,5

21

DX-Ø315 Medium, Vänster

450

350

2,5

21

DX-Ø315 Medium, Höger

450

350

2,5

21

DX-Ø315 Liten, Vänster

350

350

2,5

19

DX-Ø315 Liten, Höger

350

350

2,5

19

DX-Ø400 Vänster

740

600

3,2

21

DX-Ø400 Höger

740

600

3,2

21

DX-Ø500 Vänster

800

700

2,5

21

DX-Ø500 Höger

800

700

2,5

21

Produkt- och tillbehörsvarianter

  • Aldes
    DX040x080 Vänster
  • Aldes
    DX040x080 Höger
  • Aldes
    DX050x060 Vänster
  • Aldes
    DX050x060 Rätt
  • Aldes
    DX050x080 Vänster
  • Aldes
    DX050x080 Höger
  • Aldes
    DX050x100 Vänster
  • Aldes
    DX050x100 Right
  • Aldes
    DX060x140 Var-'+LEFT
  • Aldes
    DX060x140 Höger
  • Aldes
    DX060x140 Vänster
  • Aldes
    DX060x140 Höger
  • Aldes
    DX080x120 Vänster, 3 rörrk, METU
  • Aldes
    DX080x120 Vänster, 3 rördk, LS
  • Aldes
    DX080x120 Höger, 3 rørrk, METU
  • Aldes
    DX080x120 Höger, 3 rörk, LS
  • Aldes
    DX080x120 Vänster, 4 rörrk, METU
  • Aldes
    DX080x120 Vänster, 4 rörk, LS
  • Aldes
    DX080x120 Höger, 4 rörkopplingar, METU
  • Aldes
    DX-Ø315 Stor, Vänster
  • Aldes
    DX-Ø315 Stor, Höger
  • Aldes
    DX-Ø315 Medium, Vänster
  • Aldes
    DX-Ø315 Medium, Höger
  • Aldes
    DX-Ø315 Liten, Vänster
  • Aldes
    DX-Ø315 Liten, Höger
  • Aldes
    DX-Ø400 Vänster
  • Aldes
    DX-Ø400 Höger
  • Aldes
    DX-Ø500 Vänster
  • Aldes
    DX-Ø500 Höger

Dokument

Showing 1 - y of dokument
  • DX kyl-värmebatteri, montering och installation
    Instruktioner
    415 Kb
  • DX Kyl-/värmebatteri, Cad-ritningar
    CAD-ritningar
    104 Kb
