THFV Takhuv

THFV

Takhuv

Takhuv för uteluft - används som avslutning på kanalsystemet över tak. Snygg design, enkel montering och tyst konstruktion

Se varianter

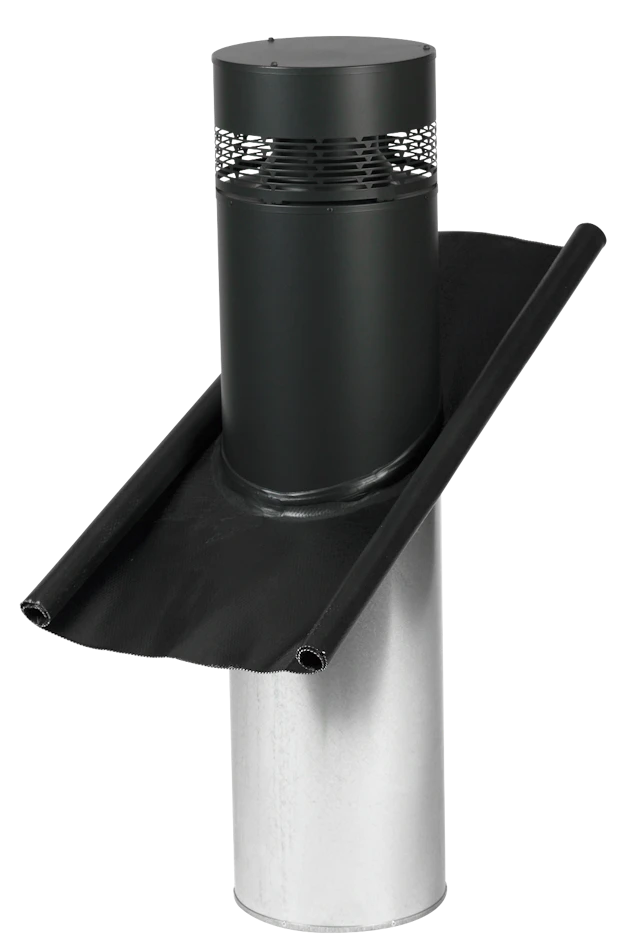

THFV

EXHAUSTO takhuv THFV är till för uteluftsintag med avrundat inlopp, så att tryckfallet är minimalt.

Takhuvarna används där en arkitektoniskt och lufttekniskt korrekt avslutning av kanalsystemet över taket önskas.

Takhuvarna är lätta att montera i olika takkonstruktioner, med monteringsalternativ på många olika taktyper.

Den ljuddämpade konstruktionen gör dem särskilt lämpliga där höga krav ställs på miljön och i tätbebyggda områden.

Takhuvarna är uppbyggda av galvaniserad plåt ytterst, därefter 50 mm mineralull, glasväv och invändigt galvaniserad perforerad plåt.

I toppen är THFV utrustad med fågelnät som förhindrar oönskade föremål från att komma in i kanalsystemet.

Viktigaste produktegenskaper

Modern design
Enkel montering
Tyst konstruktion
50 mm isolering
Många storlekar

Varianter	Max. taklutning
THFV160-600, takhuv för uteluftsintag	30
THFV160-900, takhuv för uteluftsintag	45
THFV160-1200, takhuv för uteluftsintag	60
THFV200-600, takhuv för uteluftsintag	30
THFV200-900, takhuv för uteluftsintag	45
THFV200-1200, takhuv för uteluftsintag	60
THFV250-600, takhuv för uteluftsintag	30
THFV250-900, takhuv för uteluftsintag	45
THFV250-1200, takhuv för uteluftsintag	60
THFV315-600, takhuv för uteluftsintag	30
THFV315-900, takhuv för uteluftsintag	45
THFV315-1200, takhuv för uteluftsintag	60
THFV400-600, takhuv för uteluftsintag	30
THFV400-900, takhuv för uteluftsintag	45
THFV400-1200, takhuv för uteluftsintag	60
THFV500-900, takhuv för uteluftsintag	40
THFV500-1200, takhuv för uteluftsintag	50
THFV630-900, takhuv för uteluftsintag	35
THFV630-1200, takhuv för uteluftsintag	45

	Mått
THFV storlek	C1 Ø mm	C Ø mm	L mm	L1 mm	Vikt* kg	Max. taklutning V
160-600	Ø160	Ø270	600	760	16	30°
160-900	Ø160	Ø270	900	1060	18	45°
160-1200	Ø160	Ø270	1200	1360	21	60°
200-600	Ø200	Ø305	600	785	12	30°
200-900	Ø200	Ø305	900	1085	14	45°
200-1200	Ø200	Ø305	1200	1385	17	60°
250-600	Ø250	Ø370	600	835	14	30°
250-900	Ø250	Ø370	900	1135	19	45°
250-1200	Ø250	Ø370	1200	1435	22	60°
315-600	Ø315	Ø440	600	905	19	30°
315-900	Ø315	Ø440	900	1205	24	45°
315-1200	Ø315	Ø440	1200	1505	29	60°
400-600	Ø400	Ø510	600	1015	25	30°
400-900	Ø400	Ø510	900	1315	30	45°
400-1200	Ø400	Ø510	1200	1615	35	60°
500-900	Ø500	Ø610	900	1440	35	40°
500-1200	Ø500	Ø610	1200	1740	42	50°
630-900	Ø630	Ø738	900	1550	56	35°

Varianter	C1	L (mm)	L1 (mm)	Ø C (mm)	Tomvikt (kg)
THFV160-600, takhuv för uteluftsintag	160	600	760	270	16
THFV160-900, takhuv för uteluftsintag	160	900	1060	270	18
THFV160-1200, takhuv för uteluftsintag	160	1200	1360	270	21
THFV200-600, takhuv för uteluftsintag	200	600	785	305	12
THFV200-900, takhuv för uteluftsintag	200	900	1085	305	14
THFV200-1200, takhuv för uteluftsintag	200	1200	1385	305	17
THFV250-600, takhuv för uteluftsintag	250	600	835	370	14
THFV250-900, takhuv för uteluftsintag	250	900	1135	370	19
THFV250-1200, takhuv för uteluftsintag	250	1200	1435	370	22
THFV315-600, takhuv för uteluftsintag	315	600	905	440	19
THFV315-900, takhuv för uteluftsintag	315	900	1205	440	24
THFV315-1200, takhuv för uteluftsintag	315	1200	1505	440	29
THFV400-600, takhuv för uteluftsintag	400	600	1015	510	25
THFV400-900, takhuv för uteluftsintag	400	900	1315	510	30
THFV400-1200, takhuv för uteluftsintag	400	1200	1615	510	35
THFV500-900, takhuv för uteluftsintag	500	900	1440	610	35
THFV500-1200, takhuv för uteluftsintag	500	1200	1740	610	42
THFV630-900, takhuv för uteluftsintag	630	900	1550	738	56
THFV630-1200, takhuv för uteluftsintag	630	1200	1850	738	61

THFV	Insatsdämpning dB
storlek	125 Hz	250 Hz	500 Hz	1000 Hz	2000 Hz	4000 Hz	8000 Hz
160-600	1	6	22	23	22	12	5
160-900	2	8	23	27	28	17	8
160-1200	4	11	25	28	33	22	10
200-600	3	5	15	25	24	13	5
200-900	5	6	20	29	30	18	7
200-1200	7	11	26	31	34	23	9
250-600	4	7	13	19	12	7	4
250-900	5	9	20	26	18	10	6
250-1200	6	11	25	30	23	13	7
315-600	4	5	11	15	9	4	4
315-900	5	8	15	20	12	5	5
315-1200	7	10	20	25	15	7	6
400-600	2	5	9	11	6	4	3
400-900	2	6	14	20	9	6	5
400-1200	4	7	14	22	11	7	7
500-900	2	3	12	17	8	4	4
500-1200	2	5	14	21	10	6	5
630-900	1	4	12	10	7	5	3
630-1200	1	5	16	12	8	6	3
