THAV
Takhuv
THAV
Takhuv
Takhuv för vertikal avluft - används som avslutning på kanalsystemet över tak. Fin design, enkel montering och tyst konstruktion
THAV

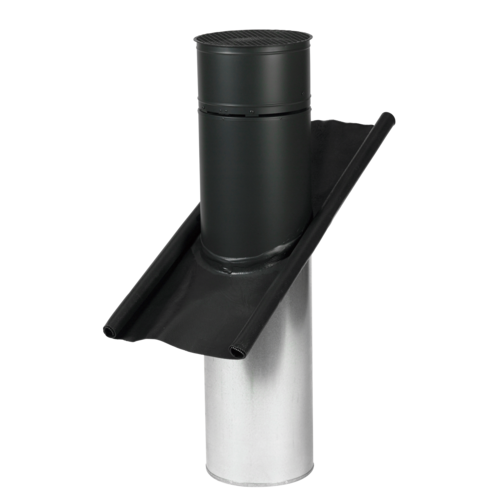

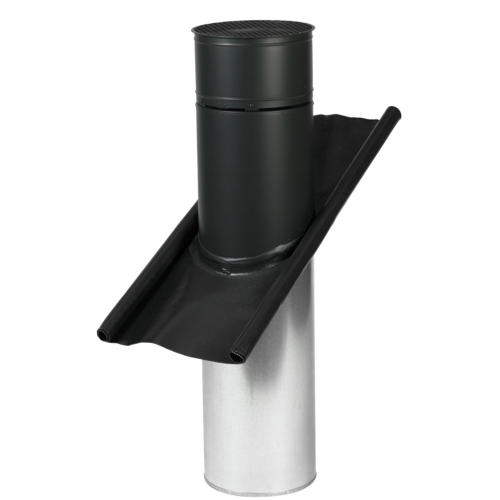

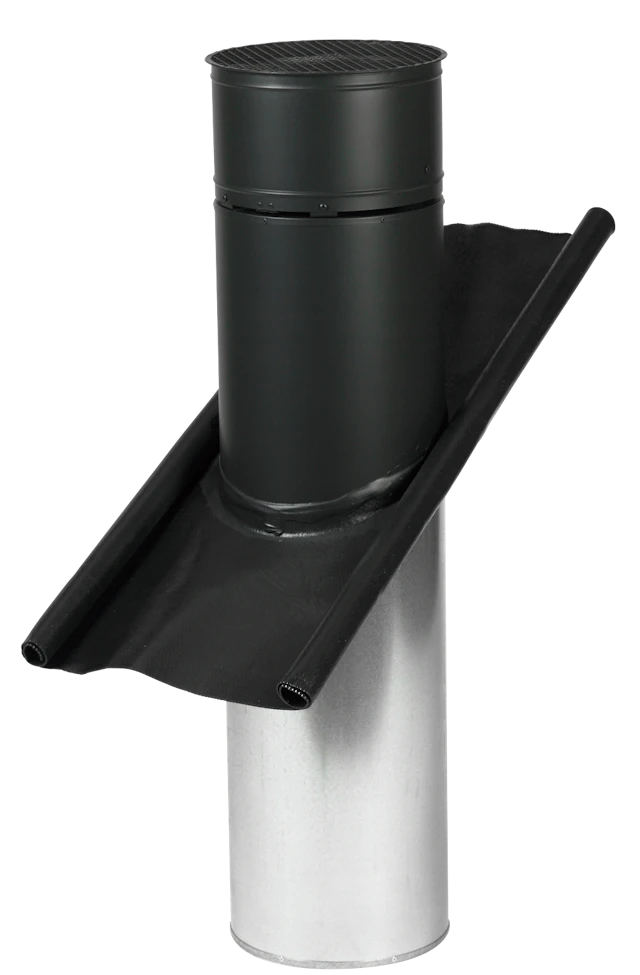

EXHAUSTO takhuv THAV är för vertikalt luftutblås och har inbyggd spjäll.
Takhuvar används där man önskar en arkitektonisk och luftteknisk avslutning på kanalsystemet över taket.
Takhuvarna är lätta att montera i olika takkonstruktioner, med monteringsmöjligheter på många olika taktyper.
Den tysta konstruktionen gör dem särskilt lämpliga där höga krav ställs på miljön och i tättbebyggda områden.
THAVs vertikala avluft förhindrar att den förorenade utsugningsluften smutsar ner omgivningarna och takytorna.
Takhuvarna är uppbyggda av galvaniserad plåt ytterst, därefter 50 mm mineralull, glasväv och invändigt galvaniserad perforerad plåt.
Det inbyggda spjället består av två halvmåneformade spjällblad som öppnar när aggregatet är i drift. Om aggregatet inte är i drift stänger spjällbladen och förhindrar därmed oönskad luft att passera ner i ventilationskanalen.
Överst är ett fågelnät monterat, som förhindrar att oönskade föremål kommer in i kanalsystemet.
Takhuvar används där man önskar en arkitektonisk och luftteknisk avslutning på kanalsystemet över taket.
Takhuvarna är lätta att montera i olika takkonstruktioner, med monteringsmöjligheter på många olika taktyper.
Den tysta konstruktionen gör dem särskilt lämpliga där höga krav ställs på miljön och i tättbebyggda områden.
THAVs vertikala avluft förhindrar att den förorenade utsugningsluften smutsar ner omgivningarna och takytorna.
Takhuvarna är uppbyggda av galvaniserad plåt ytterst, därefter 50 mm mineralull, glasväv och invändigt galvaniserad perforerad plåt.
Det inbyggda spjället består av två halvmåneformade spjällblad som öppnar när aggregatet är i drift. Om aggregatet inte är i drift stänger spjällbladen och förhindrar därmed oönskad luft att passera ner i ventilationskanalen.
Överst är ett fågelnät monterat, som förhindrar att oönskade föremål kommer in i kanalsystemet.
Viktigaste produktegenskaper
- Modern design
- Smidig montering
- Tyst konstruktion
- 50 mm isolering
- Många storlekar
- Nybyggnation
- Renovering
- Kommersiella lokaler/fastigheter
- Mekaniska frånluftssystem
- Skolor
| Varianter | Max. taklutning |
|---|---|
| THAV160-600, takhuv med vertikal avluft | 30 |
| THAV160-900, takhuv med vertikal avluft | 45 |
| THAV160-1200, takhuv med vertikal avluft | 60 |
| THAV200-600, takhuv med vertikal avluft | 30 |
| THAV200-900, takhuv med vertikal avluft | 45 |
| THAV200-1200, takhuv med vertikal avluft | 60 |
| THAV250-600, med vertikal avluft | 30 |
| THAV250-900, takhuv med vertikal avluft | 45 |
| THAV250-1200, takhuv med vertikal avluft | 60 |
| THAV315-600 med vertikal avluft | 30 |
| THAV315-900, takhuv med vertikal avluft | 45 |
| THAV315-1200, takhuv med vertikal avluft | 60 |
| THAV400-600, takhuv med vertikal avluft | 30 |
| THAV400-900, takhuv med vertikal avluft | 45 |
| THAV400-1200, takhuv med vertikal avluft | 60 |
| THAV500-900, takhuv med vertikal avluft | 40 |
| THAV500-1200, takhuv med vertikal avluft | 50 |
| THAV630-900, takhuv med vertikal avluft | 35 |
| THAV630-1200, takhuv med vertikal avluft | 45 |
Måttene E, F och G gäller endast för PERFORM-inklädnad. Vid Zink är inklädnaden alltid 100 mm PERFORM-inklädnaden kan anpassas till +/- 2,5° i förhållande till den angivna taklutningen.
| Mått | ||||||
|---|---|---|---|---|---|---|
| THAV storlek | C1 Ø (mm) | C Ø (mm) | L (mm) | L1 (mm) | Vikt (kg) | Max. taklutning V |
| 160-600 | Ø160 | Ø270 | 600 | 760 | 16 | 30° |
| 160-900 | Ø160 | Ø270 | 900 | 1060 | 18 | 45° |
| 160-1200 | Ø160 | Ø270 | 1200 | 1360 | 21 | 60° |
| 200-600 | Ø200 | Ø305 | 600 | 785 | 12 | 30° |
| 200-900 | Ø200 | Ø305 | 900 | 1085 | 14 | 45° |
| 200-1200 | Ø200 | Ø305 | 1200 | 1385 | 17 | 60° |
| 250-600 | Ø250 | Ø370 | 600 | 835 | 14 | 30° |
| 250-900 | Ø250 | Ø370 | 900 | 1135 | 19 | 45° |
| 250-1200 | Ø250 | Ø370 | 1200 | 1435 | 22 | 60° |
| 315-600 | Ø315 | Ø440 | 600 | 905 | 19 | 30° |
| 315-900 | Ø315 | Ø440 | 900 | 1205 | 24 | 45° |
| 315-1200 | Ø315 | Ø440 | 1200 | 1505 | 29 | 60° |
| 400-600 | Ø400 | Ø510 | 600 | 1015 | 25 | 30° |
| 400-900 | Ø400 | Ø510 | 900 | 1315 | 30 | 45° |
| 400-1200 | Ø400 | Ø510 | 1200 | 1615 | 35 | 60° |
| 500-900 | Ø500 | Ø610 | 900 | 1440 | 35 | 40° |
| 500-1200 | Ø500 | Ø610 | 1200 | 1740 | 42 | 50° |
| 630-900 | Ø630 | Ø738 | 900 | 1550 | 56 | 35° |
| Varianter | C1 | L (mm) | L1 (mm) | Ø C (mm) | Tomvikt (kg) |
|---|---|---|---|---|---|
| THAV160-600, takhuv med vertikal avluft | 160 |
600 |
760 |
270 |
16 |
| THAV160-900, takhuv med vertikal avluft | 160 |
900 |
1060 |
270 |
18 |
| THAV160-1200, takhuv med vertikal avluft | 160 |
1200 |
1360 |
270 |
21 |
| THAV200-600, takhuv med vertikal avluft | 200 |
600 |
785 |
305 |
12 |
| THAV200-900, takhuv med vertikal avluft | 200 |
900 |
1085 |
305 |
14 |
| THAV200-1200, takhuv med vertikal avluft | 200 |
1200 |
1385 |
305 |
17 |
| THAV250-600, med vertikal avluft | 250 |
600 |
835 |
370 |
14 |
| THAV250-900, takhuv med vertikal avluft | 250 |
900 |
1135 |
370 |
19 |
| THAV250-1200, takhuv med vertikal avluft | 250 |
1200 |
1435 |
370 |
22 |
| THAV315-600 med vertikal avluft | 315 |
600 |
905 |
440 |
19 |
| THAV315-900, takhuv med vertikal avluft | 315 |
900 |
1205 |
440 |
24 |
| THAV315-1200, takhuv med vertikal avluft | 315 |
1200 |
1505 |
440 |
29 |
| THAV400-600, takhuv med vertikal avluft | 400 |
600 |
1015 |
510 |
25 |
| THAV400-900, takhuv med vertikal avluft | 400 |
900 |
1315 |
510 |
30 |
| THAV400-1200, takhuv med vertikal avluft | 400 |
1200 |
1615 |
510 |
35 |
| THAV500-900, takhuv med vertikal avluft | 500 |
900 |
1440 |
610 |
35 |
| THAV500-1200, takhuv med vertikal avluft | 500 |
1200 |
1740 |
610 |
42 |
| THAV630-900, takhuv med vertikal avluft | 630 |
900 |
1550 |
738 |
56 |
| THAV630-1200, takhuv med vertikal avluft | 630 |
1200 |
1850 |
738 |
61 |
| THAV/THFV | Insatsdämpning dB | ||||||
| storlek | 125 Hz | 250 Hz | 500 Hz | 1000 Hz | 2000 Hz | 4000 Hz | 8000 Hz |
| 160-600 | 1 | 6 | 22 | 23 | 22 | 12 | 5 |
| 160-900 | 2 | 8 | 23 | 27 | 28 | 17 | 8 |
| 160-1200 | 4 | 11 | 25 | 28 | 33 | 22 | 10 |
| 200-600 | 3 | 5 | 15 | 25 | 24 | 13 | 5 |
| 200-900 | 5 | 6 | 20 | 29 | 30 | 18 | 7 |
| 200-1200 | 7 | 11 | 26 | 31 | 34 | 23 | 9 |
| 250-600 | 4 | 7 | 13 | 19 | 12 | 7 | 4 |
| 250-900 | 5 | 9 | 20 | 26 | 18 | 10 | 6 |
| 250-1200 | 6 | 11 | 25 | 30 | 23 | 13 | 7 |
| 315-600 | 4 | 5 | 11 | 15 | 9 | 4 | 4 |
| 315-900 | 5 | 8 | 15 | 20 | 12 | 5 | 5 |
| 315-1200 | 7 | 10 | 20 | 25 | 15 | 7 | 6 |
| 400-600 | 2 | 5 | 9 | 11 | 6 | 4 | 3 |
| 400-900 | 2 | 6 | 14 | 20 | 9 | 6 | 5 |
| 400-1200 | 4 | 7 | 14 | 22 | 11 | 7 | 7 |
| 500-900 | 2 | 3 | 12 | 17 | 8 | 4 | 4 |
| 500-1200 | 2 | 5 | 14 | 21 | 10 | 6 | 5 |
| 630-900 | 1 | 4 | 12 | 10 | 7 | 5 | 3 |
| 630-1200 | 1 | 5 | 16 | 12 | 8 | 6 | 3 |
THAV avluftshuvar är avsedda för vertikal avluft och har inbyggt spjäll. Överst är ett fågelnät monterat, vilket förhindrar oönskade föremål från att komma in i kanalsystemet.
