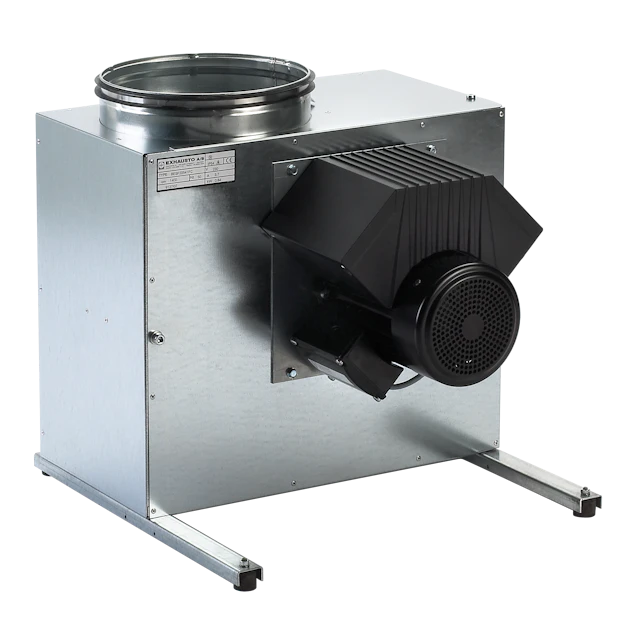

BESF
Boxfläkt
BESF boxfläkt är en fläkt med framåtböjda skovlar F-hjul och ljuddämpande isolering. BESF finns i sju storlekar BESF146, -160, -180, -200, -225, -250 och -280.
För de flesta storlekarna kan man välja en modell med EC-motor för effektivare drift. Mer information finns under Kapacitet – och tekniska data för de enskilda storlekarna finns under BESFxxx Tekniska data.
TEMPERATURTÅLIGHET:
Klarar temperaturer på upp till 60 °C vid normal drift.
Vid brand:
BESF146 – BESF180 klarar temperaturer på upp till 200°C i 60 min vid brand
BESF200 – BESF280 klarar temperaturer på upp till 300°C i 60 min vid brand.
Om det finns behov av en certifierad brandgasfläkt hänvisar vi till FSB boxfläkt, som beskrivs under produktgruppen Brandgasautomatik och brandgasfläktar
Viktigaste produktegenskaper
- Kompakt
- Snabba flödesändringar
- Driftsäker lösning
- F-hjul (framåtböjda skovlar)
| Varianter | Förutsättningar | Strömkabel | Varvtal |
|---|---|---|---|
| BESF146 | Förutsättningar:> * Du är den maximala upptagna strömmen i hela regleringsområdet - eller fulllastströmmen om den är störst> ** P1 är den maximalt upptagna effekten från elnätet, där P2 är effekten som motorn är märkt med.> Angivna data vid t = 20 ° C> Densitet = 1,2 kg / m3> Medietemperatur: min. -12 ° C, max. +60 ° C> Omgivningstemperatur: max. +40 ° C> Tryckförhållande: <1,11 |
3 x 0,75 mm2 |
|
| BESF16041 | Förutsättningar:> * I är den maximala upptagna strömmen inom hela regleringsområdet - eller full belastningsströmmen om den är störst> ** P1 är den maximala upptagna effekten från elnätet, där P2 är effekten som motorn är märkt med.> Angivna data är vid t = 20°C> Densitet = 1,2 kg/m3> Medietemperatur: min. -12°C, max. +60°C> Omgivningstemperatur: max. +40°C> Tryckförhållande: < 1,11 |
||
| BESF160-2-EC | FORUTSÄTTNINGAR: > * Du är den maximala belastningsströmmen i hela regleringsområdet - eller full belastningsström om den är störst > ** P1 är den maximalt belastade effekten från elnätet, där P2 är effekten som motorn är märkt med. > Angiven data är vid t = 20°C > Densitet = 1,2 kg/m3 > Medietemperatur: min. -12°C, max. +60°C > Omgivningstemperatur: max. +40°C > Tryckförhållande: < 1,11 |
3 x 0,75 mm2 |
1400 |
| BESF16021EC2 | FORUDSÆTNINGER:> * I er den maksimale optagne strøm i hele reguleringsområdet - eller fuldlaststrømmen hvis denne er størst> ** P1 er den maksimalt optagne effekt fra el-nettet, hvor P2 er den effekt som motoren er mærket med.> Opgivne data er ved t = 20°C> Densitet = 1,2 kg/m3> Medietemperatur: min. -12°C, max. +60°C> Omgivelsestemperatur: max. +40°C> Trykforhold: < 1,11 |
||
| BESF180EC | FÖRETAGET: > * I är den maximala strömmen som tas upp i hela regleringsområdet - eller fulllastströmmen om den är störst > ** P1 är den maximala effekten som tas upp från elnätet, där P2 är effekten som motorn är märkt med. > Angivna data vid t = 20°C > Densitet = 1,2 kg/m3 > Medietemperatur: min. -12°C, max. +60°C > Omgivningstemperatur: max. +40°C > Tryckförhållande: < 1,11 |
1400 |
|
| BESF18041EC2 | FORUDSÆTNINGER:
|
||
| BESF200EC | FORUTSÄTTNINGAR: > * I är den maximala ström som tas upp i hela regleringsområdet - eller den belastningsström som är störst om så är fallet. > ** P1 är den maximala effekt som tas upp från elnätet, där P2 är den effekt som motorn är märkt med. > Uppgifterna är vid t = 20°C. > Densitet = 1,2 kg/m3. > Medeltemperatur: min. -12°C, max. + 60°C. > Omgivningstemperatur: max. + 40°C. > Tryckförhållande: < 1,11. |
1400 |
|
| BESF20041EC2 | FORUDSÆTNINGER:> * I er den maksimale optagne strøm i hele reguleringsområdet - eller fuldlaststrømmen hvis denne er størst> ** P1 er den maksimalt optagne effekt fra el-nettet, hvor P2 er den effekt som motoren er mærket med.> Opgivne data er ved t = 20°C> Densitet = 1,2 kg/m3> Medietemperatur: min. -12°C, max. +60°C> Omgivelsestemperatur: max. +40°C> Trykforhold: < 1,11 |
||
| BESF225EC | FÖRUTSÄTTNINGAR: > * Ni är den maximala strömupptagningen i hela regleringsområdet - eller hela belastningsströmmen om den är störst. > ** P1 är den maximala effekten från elnätet, där P2 är effekten som motorn är märkt med. > Angivna data är vid t = 20°C. > Densitet = 1,2 kg/m3 > Medietemperatur: min. -12°C, max. +60°C > Omgivningstemperatur: max. +40°C > Tryckförhållande: < 1,11 |
1400 |
|
| BESF22541EC2 | FORUDSÆTNINGER:> * I er den maksimale optagne strøm i hele reguleringsområdet - eller fuldlaststrømmen hvis denne er størst> ** P1 er den maksimalt optagne effekt fra el-nettet, hvor P2 er den effekt som motoren er mærket med.> Opgivne data er ved t = 20°C> Densitet = 1,2 kg/m3> Medietemperatur: min. -12°C, max. +60°C> Omgivelsestemperatur: max. +40°C> Trykforhold: < 1,11 |
||
| BESF250EC | Förutsättningar:
|
1400 |
|
| BESF25041EC2 | FORUDSÆTNINGER:> * I er den maksimale optagne strøm i hele reguleringsområdet - eller fuldlaststrømmen hvis denne er størst> ** P1 er den maksimalt optagne effekt fra el-nettet, hvor P2 er den effekt som motoren er mærket med.> Opgivne data er ved t = 20°C> Densitet = 1,2 kg/m3> Medietemperatur: min. -12°C, max. +60°C> Omgivelsestemperatur: max. +40°C> Trykforhold: < 1,11 |
||
| BESF28043EC | Förutsättningar:* Du är den maximala belastningsströmmen över hela reglerområdet - eller fullastströmmen om den är högst** P1 är den maximalt belastade effekten från elnätet, där P2 är effekten som motorn är märkt med.Angivna data är vid t = 20°CDensitet = 1,2 kg/m3Medietemperatur: min. -12°C, max. +60°COmgebungstemperatur: max. +40°CTryckförhållanden: < 1,11 |
| Varianter | Max. total verkningsgrad (%) | Energiklass ventilation - Medelklimat | Krav på effektivitetsgrad | ECO Effektivitetsgrad i optimal driftspunkt | EC-motor | Nominell hastighet (t/min) | Elförsörjning | Överbelastningsskydd | Motorstyrka (kW) |
|---|---|---|---|---|---|---|---|---|---|
| BESF146 | C |
1400 |
1x230 V |
Inbyggt termoskydd (TP211) i motorns strömkrets |
0,04 |
||||
| 41 |
D |
49, N(2015) |
64,7 |
EC-motor med inbyggd VSD |
1400 |
1x230 V |
Inbyggt i motorstyrningen |
0,03 |
|
| BESF16041 | 1400 |
Inbyggt termoskydd (TP211) i motorns strömkrets |
0,9 |
||||||
| 39,8 |
D |
N, 49(2015) |
59,9 |
EC-motor med inbyggd VSD |
1400 |
1x230 V |
Inbyggt i motorstyrningen |
0,07 |
|
| BESF160-2-EC | 0,503 |
D |
49, N (2015) |
EC-motor med inbyggd VSD |
2800 |
1x230 - 50 Hz |
Inbyggt i motorstyrningen |
0,75 |
|
| BESF16021EC2 | 50,3 |
D |
49, N (2015) |
65,1 |
EC-motor med inbyggd VSD |
2800 |
1x230 V |
Inbyggt termoskydd (TP211) i motorns strömkrets |
0,75 |
| BESF180EC | 0,485 |
D |
49, N (2015) |
69,3 |
EC-motor med inbyggd VSD |
1440 |
1x230 - 50 Hz |
Inbyggt i motorstyrningen |
0,18 |
| BESF18041EC2 | 48,5 |
D |
49, N (2015) |
69,3 |
EC-motor med inbyggd VSD |
1440 |
1x230 V |
Inbyggt i motorstyrningen |
0,18 |
| BESF200EC | 0,486 |
D |
49, N (2015) |
67 |
EC-motor med inbyggd VSD |
1435 |
1x230 - 50 Hz |
Inbyggt i motorstyrningen |
0,37 |
| BESF20041EC2 | 48,6 |
D |
49, N (2015) |
67 |
EC-motor med inbyggd VSD |
1435 |
1x230 V |
Inbyggt i motorstyrningen |
0,37 |
| BESF225EC | 0,539 |
D |
49, N (2015) |
71,3 |
EC-motor med inbyggd VSD |
1420 |
1x230 - 50 Hz |
Inbyggt i motorstyrningen |
0,75 |
| BESF22541EC2 | 53,9 |
D |
49, N (2015) |
71,3 |
EC-motor med inbyggd VSD |
1420 |
1x230 V |
Inbyggt i motorstyrningen |
0,75 |
| BESF250EC | 0,535 |
D |
49, N (2015) |
69 |
EC-motor med inbyggd VSD |
1420 |
1x230 - 50 Hz |
Inbyggt i motorstyrningen |
1,1 |
| BESF25041EC2 | 53,5 |
D |
49, N (2015) |
69 |
EC-motor med inbyggd VSD |
1420 |
1x230 V |
Inbyggt i motorstyrningen |
1,1 |
| BESF28043EC | 58,5 |
D |
49, N (2015) |
73,2 |
EC-motor med inbyggd VSD |
1448 |
3x400 V |
Inbyggt i motorstyrningen |
2,2 |
Förutsättningar:
- I är maximalt upptagen ström i hela regleringsområdet – eller fullastströmmen om denna är störst
- P1 är maximalt upptagen effekt från el-nätet, där P2 är den effekt som motorn är märkt med.
- Data har angetts vid t = 20 °C
- Densitet = 1,2 kg/m3
- Medietemperatur: minst -12° C, max. +80 °C
- Omgivningstemperatur: max +40°C
- Tryckförhållande: < 1,11
- övriga punkter i enlighet med EC327/2011 – se handboken till produkten
| Varianter | A (mm) | B (mm) | C (mm) | G (mm) | E Ø (mm) | Längd (mm) | Vikt (kg) |
|---|---|---|---|---|---|---|---|
| BESF146 | 345 |
295 |
200 |
350 |
160 |
1,4 |
13 |
| 345 |
295 |
200 |
350 |
160 |
|||
| BESF16041 | 370 |
320 |
235 |
400 |
200 |
17 |
|
| 370 |
320 |
235 |
400 |
200 |
|||
| BESF160-2-EC | 370 |
320 |
235 |
400 |
200 |
1,4 |
22 |
| BESF16021EC2 | 370 |
320 |
235 |
400 |
200 |
22 |
|
| BESF180EC | 410 |
355 |
235 |
400 |
200 |
23 |
|
| BESF18041EC2 | 410 |
355 |
235 |
400 |
200 |
23 |
|
| BESF200EC | 440 |
380 |
280 |
500 |
250 |
23 |
|
| BESF20041EC2 | 440 |
380 |
280 |
500 |
250 |
23 |
|
| BESF225EC | 500 |
430 |
280 |
500 |
250 |
32 |
|
| BESF22541EC2 | 500 |
430 |
280 |
500 |
250 |
32 |
|
| BESF250EC | 550 |
470 |
360 |
650 |
315 |
32 |
|
| BESF25041EC2 | 550 |
470 |
360 |
650 |
315 |
32 |
|
| BESF28043EC | 600 |
515 |
360 |
650 |
315 |
65 |
| Varianter | Spänning (V) | Frekvens (Hz) | Maxeffekt (kW) | Maxintensitet (A) | Motorstyrka (kW) | ErP-effektivitetgrad | Motor Amp/kW |
|---|---|---|---|---|---|---|---|
| BESF146 | 50 |
0,1 |
0,35 |
0,04 |
0,4 / 0,04 |
||
| 50 |
0,75 |
0,03 |
|||||
| BESF16041 | 50 |
0,19 |
0,8 |
0,9 |
3,8 / 0,75 |
||
| 0,85 |
0,07 |
||||||
| BESF160-2-EC | 0,66 |
3,8 |
0,75 |
0,8 / 0,09 |
|||
| BESF16021EC2 | 1x230 |
50 |
3,8 |
0,75 |
|||
| BESF180EC | 0,23 |
1,4 |
0,18 |
69,3 |
1,4 / 0,18 |
||
| BESF18041EC2 | 1x230 |
50 |
1,4 |
0,18 |
|||
| BESF200EC | 0,43 |
2,6 |
0,37 |
67 |
2,6 / 0,38 |
||
| BESF20041EC2 | 1x230 |
50 |
2,6 |
0,37 |
67 |
||
| BESF225EC | 0,8 |
5 |
0,75 |
71,3 |
5 / 0,75 |
||
| BESF22541EC2 | 1x230 |
50 |
5 |
0,75 |
|||
| BESF250EC | 1,32 |
8,5 |
1,1 |
69 |
8,5 / 1,1 |
||
| BESF25041EC2 | 1x230 |
50 |
8,5 |
1,1 |
69 |
||
| BESF28043EC | 3x400 |
50 |
5,3 |
2,2 |
73,2 |
| Varianter | Energiklass ventilation - Medelklimat |
|---|---|
| BESF146 | C |
| D |
|
| BESF16041 | |
| D |
|
| BESF160-2-EC | D |
| BESF16021EC2 | D |
| BESF180EC | D |
| BESF18041EC2 | D |
| BESF200EC | D |
| BESF20041EC2 | D |
| BESF225EC | D |
| BESF22541EC2 | D |
| BESF250EC | D |
| BESF25041EC2 | D |
| BESF28043EC | D |
BESF boxfläkt är tillverkade av Aluzink AZ185 klass C4 enligt EN/ISO12944-2 och ljud- och kondensisoleras med 30 mm mineralull.
BESF kan som standard hantera en medietemperatur på upp till 60°C.
Vid användning som brandgasfläkt kan:
BESF146-180 som standard hantera upp till 200°C i 60 min.
BESF200-280 som standard hantera upp till 300°C i 60 min.
Om certifierad brandgasfläkt behövs hänvisas till FSB
Fläkthjulet är ett F-hjul tillverkat i galvaniserat stål.
Det har framåtböjda skovlar, vilket betyder att boxfläkten kan generera ett högt tryck i förhållande till den kompakta storleken.
Stosarna på BESF är försedda med gummitätningar för enklare montering av kanaler.
För att minimera ljud och vibrationer har boxfläkten som standard effektiva vibrationsdämpare monterade på bärvinklarna.
För att minimera systemtryckfallet vid anslutning till kanalsystemet, kan vi rekommendera att montera ett OGSR-övergångsstycke (tillbehör).
OGSR är ett speciellt utvecklat cirkulärt övergångsstycke med inbyggda styrplattor, som kan levereras till BESF200, 225, 250 och 280, varigenom maximal kapacitet och verkningsgrad uppnås.
OGSR kan inte levereras till övriga BESF.
BESF-boxfläktar har motorn direktansluten till fläkthjulet.
BESF-boxfläkt kan levereras med två olika motoralternativ:
- EC-motor
- 1-fas AC-motor
Motorerna är utförda i täthetsklass IP54 och alla material är minst klass F (155 °C). Alla motortyper har inbyggt överströmningsskydd.
