BESB

BESKRIVNING:

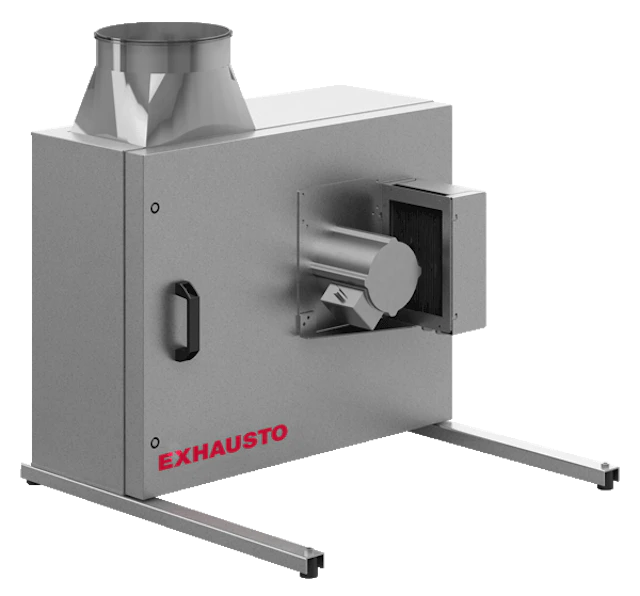

BESB boxfläkt är en lågenergifläkt med bakåtböjt B-hjul och ljuddämpande isolering.

BESB finns i 7 storlekar, med 9 kapaciteter - BESB250, BESB315, BESB400, BESB500, BESB560, BESB630 (BESB631) och BESB710

Alla levereras med mätuttag för luftmängdsmätning, utom BESB250.

MOTORER:
Alla BESB boxfläktar är utrustade med EC-motor. Få en översikt över de enskilda storlekarna här nedan.

TEMPERATUR:
BESB boxfläkt tål temperaturer upp till 80 °C vid normal drift.

Brandgasfläkt
Om det finns behov av en certifierad brandgasfläkt hänvisar vi till FSB boxfläkt, som beskrivs under produktgruppen Brandskydd

BESB250-500:

> Kan beställas i utomhusversion (OD), som har följande egenskaper.
> Temperaturintervall - tål varm luft upp till 200 °C
> Kondensavlopp för position A

BESB560-710:

> Alltid lämplig för utomhusmontering
> Kondensavlopp medföljer, men är ej monterat

Viktigaste produktegenskaper

Låga driftkostnader
Längre serviceintervaller
Låg ljudnivå
Enkel åtkomst för service tack vare servicelucka
Bakåtböjda skovlar
Minimal energiförbrukning

Tekniska egenskaper

Databasen för byggprodukter

BESB är registrerad i databasen för byggprodukter och kan därmed användes i Svanenmärkta byggen.

Varianter	Förutsättningar	Varvtal
BESB25041EC2	Forudsætninger:> * I er den maksimale optagne strøm i hele reguleringsområdet - eller fuldlaststrømmen hvis denne er størst> ** P1 er den maksimalt optagne effekt fra el-nettet, hvor P2 er den effekt som motoren er mærket med.> Opgivne data er ved t = 20°C> Densitet = 1,2 kg/m3> Medietemperatur: min. -12°C, max. +80°C> Omgivelsestemperatur: max. +40°C> Trykforhold: < 1,11
BESB250EC	Forudsætninger: * I er den maksimale optagne strøm i hele reguleringsområdet - eller fuldlaststrømmen hvis denne er størst ** P1 er den maksimalt optagne effekt fra el-nettet, hvor P2 er den effekt som motoren er mærket med. Opgivne data er ved t = 20°C Densitet = 1,2 kg/m3 Medietemperatur: min. -12°C, max. +80°C Omgivelsestemperatur: max. +40°C Trykforhold: < 1,11	1445
BESB25041EC2OD, utomhus	Forudsætninger: * I er den maksimale optagne strøm i hele reguleringsområdet - eller fuldlaststrømmen hvis denne er størst ** P1 er den maksimalt optagne effekt fra el-nettet, hvor P2 er den effekt som motoren er mærket med. Opgivne data er ved t = 20°C Densitet = 1,2 kg/m3 Medietemperatur: min. -12°C, max. +80°C Omgivelsestemperatur: max. +40°C Trykforhold: < 1,11
BESB250EC-OD, utomhus	Forudsætninger: * I er den maksimale optagne strøm i hele reguleringsområdet - eller fuldlaststrømmen hvis denne er størst ** P1 er den maksimalt optagne effekt fra el-nettet, hvor P2 er den effekt som motoren er mærket med. Opgivne data er ved t = 20°C Densitet = 1,2 kg/m3 Medietemperatur: min. -12°C, max. +80°C Omgivelsestemperatur: max. +40°C Trykforhold: < 1,11	1445
BESB25041EC2S, SPLIT
BESB31541EC2	Forudsætninger: * I er den maksimale optagne strøm i hele reguleringsområdet - eller fuldlaststrømmen hvis denne er størst ** P1 er den maksimalt optagne effekt fra el-nettet, hvor P2 er den effekt som motoren er mærket med. Opgivne data er ved t = 20°C Densitet = 1,2 kg/m3 Medietemperatur: min. -12°C, max. +80°C Omgivelsestemperatur: max. +40°C Trykforhold: < 1,11
BESB315EC	Forudsætninger: * I er den maksimale optagne strøm i hele reguleringsområdet - eller fuldlaststrømmen hvis denne er størst ** P1 er den maksimalt optagne effekt fra el-nettet, hvor P2 er den effekt som motoren er mærket med. Opgivne data er ved t = 20°C Densitet = 1,2 kg/m3 Medietemperatur: min. -12°C, max. +80°C Omgivelsestemperatur: max. +40°C Trykforhold: < 1,11	1435
BESB31541EC2OD, utomhus	Forudsætninger: * I er den maksimale optagne strøm i hele reguleringsområdet - eller fuldlaststrømmen hvis denne er størst ** P1 er den maksimalt optagne effekt fra el-nettet, hvor P2 er den effekt som motoren er mærket med. Opgivne data er ved t = 20°C Densitet = 1,2 kg/m3 Medietemperatur: min. -12°C, max. +80°C Omgivelsestemperatur: max. +40°C Trykforhold: < 1,11
BESB315EC-OD, utomhus	Forudsætninger: * I er den maksimale optagne strøm i hele reguleringsområdet - eller fuldlaststrømmen hvis denne er størst ** P1 er den maksimalt optagne effekt fra el-nettet, hvor P2 er den effekt som motoren er mærket med. Opgivne data er ved t = 20°C Densitet = 1,2 kg/m3 Medietemperatur: min. -12°C, max. +80°C Omgivelsestemperatur: max. +40°C Trykforhold: < 1,11	1435
BESB31524EC2S
BESB40041EC2	Forudsætninger: * I er den maksimale optagne strøm i hele reguleringsområdet - eller fuldlaststrømmen hvis denne er størst ** P1 er den maksimalt optagne effekt fra el-nettet, hvor P2 er den effekt som motoren er mærket med. Opgivne data er ved t = 20°C Densitet = 1,2 kg/m3 Medietemperatur: min. -12°C, max. +80°C Omgivelsestemperatur: max. +40°C Trykforhold: < 1,11
BESB400EC	Forudsætninger: * I er den maksimale optagne strøm i hele reguleringsområdet - eller fuldlaststrømmen hvis denne er størst ** P1 er den maksimalt optagne effekt fra el-nettet, hvor P2 er den effekt som motoren er mærket med. Opgivne data er ved t = 20°C Densitet = 1,2 kg/m3 Medietemperatur: min. -12°C, max. +80°C Omgivelsestemperatur: max. +40°C Trykforhold: < 1,11	1435
BESB40041EC2OD, utomhus	Forudsætninger: * I er den maksimale optagne strøm i hele reguleringsområdet - eller fuldlaststrømmen hvis denne er størst ** P1 er den maksimalt optagne effekt fra el-nettet, hvor P2 er den effekt som motoren er mærket med. Opgivne data er ved t = 20°C Densitet = 1,2 kg/m3 Medietemperatur: min. -12°C, max. +80°C Omgivelsestemperatur: max. +40°C Trykforhold: < 1,11
BESB400EC-OD	Forudsætninger: * I er den maksimale optagne strøm i hele reguleringsområdet - eller fuldlaststrømmen hvis denne er størst ** P1 er den maksimalt optagne effekt fra el-nettet, hvor P2 er den effekt som motoren er mærket med. Opgivne data er ved t = 20°C Densitet = 1,2 kg/m3 Medietemperatur: min. -12°C, max. +80°C Omgivelsestemperatur: max. +40°C Trykforhold: < 1,11	1435
BESB40041EC2S
BESB50041EC2	Forudsætninger: * I er den maksimale optagne strøm i hele reguleringsområdet - eller fuldlaststrømmen hvis denne er størst ** P1 er den maksimalt optagne effekt fra el-nettet, hvor P2 er den effekt som motoren er mærket med. Opgivne data er ved t = 20°C Densitet = 1,2 kg/m3 Medietemperatur: min. -12°C, max. +80°C Omgivelsestemperatur: max. +40°C Trykforhold: < 1,11
BESB500-1-EC	Forudsætninger: * I er den maksimale optagne strøm i hele reguleringsområdet - eller fuldlaststrømmen hvis denne er størst ** P1 er den maksimalt optagne effekt fra el-nettet, hvor P2 er den effekt som motoren er mærket med. Opgivne data er ved t = 20°C Densitet = 1,2 kg/m3 Medietemperatur: min. -12°C, max. +80°C Omgivelsestemperatur: max. +40°C Trykforhold: < 1,11	1420
BESB50041EC2OD, utomhus	Forudsætninger: * I er den maksimale optagne strøm i hele reguleringsområdet - eller fuldlaststrømmen hvis denne er størst ** P1 er den maksimalt optagne effekt fra el-nettet, hvor P2 er den effekt som motoren er mærket med. Opgivne data er ved t = 20°C Densitet = 1,2 kg/m3 Medietemperatur: min. -12°C, max. +80°C Omgivelsestemperatur: max. +40°C Trykforhold: < 1,11
BESB500-1-EC-OD, utomhus	Forudsætninger: * I er den maksimale optagne strøm i hele reguleringsområdet - eller fuldlaststrømmen hvis denne er størst ** P1 er den maksimalt optagne effekt fra el-nettet, hvor P2 er den effekt som motoren er mærket med. Opgivne data er ved t = 20°C Densitet = 1,2 kg/m3 Medietemperatur: min. -12°C, max. +80°C Omgivelsestemperatur: max. +40°C Trykforhold: < 1,11	1420
BESB50043EC	Forudsætninger: * I er den maksimale optagne strøm i hele reguleringsområdet - eller fuldlaststrømmen hvis denne er størst ** P1 er den maksimalt optagne effekt fra el-nettet, hvor P2 er den effekt som motoren er mærket med. Opgivne data er ved t = 20°C Densitet = 1,2 kg/m3 Medietemperatur: min. -12°C, max. +80°C Omgivelsestemperatur: max. +40°C Trykforhold: < 1,11
BESB500-3-EC-OD	Forudsætninger: * I er den maksimale optagne strøm i hele reguleringsområdet - eller fuldlaststrømmen hvis denne er størst ** P1 er den maksimalt optagne effekt fra el-nettet, hvor P2 er den effekt som motoren er mærket med. Opgivne data er ved t = 20°C Densitet = 1,2 kg/m3 Medietemperatur: min. -12°C, max. +80°C Omgivelsestemperatur: max. +40°C Trykforhold: < 1,11
BESB50041EC2S
BESB56043EC
BESB63043EC
BESB63143EC
BESB71043EC

Varianter	Max. total verkningsgrad (%)	Energiklass ventilation - Medelklimat	Krav på effektivitetsgrad	ECO Effektivitetsgrad i optimal driftspunkt	EC-motor	Nominell hastighet (t/min)	Elförsörjning	Överbelastningsskydd	Motorstyrka (kW)
BESB25041EC2	68,4	D	64, N(2015)	96,8	EC-motor med inbyggd VSD	1400		Inbyggt i motorstyrningen	0,18
BESB250EC	0,684		64, N(2015)	96,8	EC-motor med inbyggd VSD	1400		Inbyggt i motorstyrningen	0,18
BESB25041EC2OD, utomhus	68,4	D	64, N(2015)	96,8	EC-motor med inbyggd VSD	1400		Inbyggt i motorstyrningen	0,18
BESB250EC-OD, utomhus	0,684	D	64, N(2015)	96,8	EC-motor med inbyggd VSD	1400		Inbyggt i motorstyrningen	0,18
BESB25041EC2S, SPLIT	68,4	D	64, N(2015)	96,8	EC-motor med inbyggd VSD	1400	1x230 - 50 Hz	Inbyggt i motorstyrningen	0,18
BESB31541EC2	69,0	D	64, N(2015)	92,8	EC-motor med inbyggd VSD	1400		Inbyggt i motorstyrningen	0,37
BESB315EC	0,69	D	64, N(2015)	92,8	EC-motor med inbyggd VSD	1400	1x230 - 50 Hz	Inbyggt i motorstyrningen	0,37
BESB31541EC2OD, utomhus	69	D	64, N(2015)	92,8	EC-motor med inbyggd VSD	1400		Inbyggt i motorstyrningen	0,37
BESB315EC-OD, utomhus	0,69	D	64, N(2015)	92,8	EC-motor med inbyggd VSD	1400		Inbyggt i motorstyrningen	0,37
BESB31524EC2S	69	D	64, N(2015)	92,8	EC-motor med inbyggd VSD	1400		Inbyggt i motorstyrningen	0,37
BESB40041EC2	71,6	D	64, N(2015)	95	EC-motor med inbyggd VSD	1435		Inbyggt i motorstyrningen	0,75
BESB400EC	0,716	D	64, N(2015)	95	EC-motor med inbyggd VSD	1435	1x230 - 50 Hz	Inbyggt i motorstyrningen	0,75
BESB40041EC2OD, utomhus	71,6	D	64, N(2015)	95	EC-motor med inbyggd VSD	1435		Inbyggt i motorstyrningen	0,75
BESB400EC-OD	0,716	D	64, N(2015)	95	EC-motor med inbyggd VSD	1435		Inbyggt i motorstyrningen	0,75
BESB40041EC2S	71,6	D	64, N(2015)	95	EC-motor med inbyggd VSD	1435	1x230 - 50 Hz	Inbyggt i motorstyrningen	0,75
BESB50041EC2	71,5	D	64, N(2015)	89,6	EC-motor med inbyggd VSD	1420		Inbyggt i motorstyrningen	1,1
BESB500-1-EC	0,715	D	64, N(2015)	89,6	EC-motor med inbyggd VSD	1420	1x230 - 50 Hz	Inbyggt i motorstyrningen	1,1
BESB50041EC2OD, utomhus	71,5	D	64, N(2015)	89,6	EC-motor med inbyggd VSD	1420		Inbyggt i motorstyrningen	1,1
BESB500-1-EC-OD, utomhus	0,715	D	64, N(2015)	89,6	EC-motor med inbyggd VSD	1420		Inbyggt i motorstyrningen	1,1
BESB50043EC	74,6	D	64, N(2015)	89	EC-motor med inbyggd VSD	1757		Inbyggt i motorstyrningen	2,2
BESB500-3-EC-OD	74,6	D	64, N(2015)	89	EC-motor med inbyggd VSD	1757		Inbyggt i motorstyrningen	2,2
BESB50041EC2S	71,5	D	64, N(2015)	89,6	EC-motor med inbyggd VSD	1420	1x230 - 50 Hz	Inbyggt i motorstyrningen	1,1
BESB56043EC	71,3	D	64, N(2015)	79,3		1650			4,1
BESB63043EC	70,8	D	64, N(2015)	76,6		1550			5,9
BESB63143EC	71,5	D	64, N(2015)	74,5		1850			11,1
BESB71043EC	72,6	D	64, N(2015)	77,6		1380			11,1

Förutsättningar:

I är maximalt upptagen ström i hela regleringsområdet – eller fullastströmmen om denna är störst
P1 är maximalt upptagen effekt från el-nätet, där P2 är den effekt som motorn är märkt med.
Data har angetts vid t = 20 °C
Densitet = 1,2 kg/m3
Medietemperatur: minst -12° C, max. +80 °C
Omgivningstemperatur: max +40°C
Tryckförhållande: < 1,11
övriga punkter i enlighet med EC327/2011 – se handboken till produkten

Bokfläkten kan monteras i olika positioner, dock ska hänsyn tas till att det finns plats för att isolera kanalerna.

Vid installationssätt B eller D, med luckan uppåt, ska specialhållare användas för att hålla luckan (tillbehör).

Bokfläkten ska inte fästas till underlaget. Underlaget ska alltid vara vibrationsdött och stabilt, så att det inte kan börja vibrera eller böjas ner. Utomhusmodell kan monteras enligt möjlighet A och B.

Varianter	A (mm)	B (mm)	C (mm)	D (mm)	G (mm)	H (mm)	J (mm)	K (mm)	L (mm)	M (mm)	E Ø (mm)	Vikt (kg)
BESB25041EC2	785	625	325		800						250	52
BESB250EC	785	625	325		800						250	52
BESB25041EC2OD, utomhus	785	625	325		800						250	52
BESB250EC-OD, utomhus	785	625	325		800						250	52
BESB25041EC2S, SPLIT	785	625	325		800						250	52
BESB31541EC2	785	675	355		800						315	57
BESB315EC	785	675	355		800						315	57
BESB31541EC2OD, utomhus	785	675	355		800						315	57
BESB315EC-OD, utomhus	785	675	355		800						315	57
BESB31524EC2S	785	675	355		800						315	57
BESB40041EC2	895	775	390		800						400	73
BESB400EC	895	775	390		800						400	73
BESB40041EC2OD, utomhus	895	775	390		800						400	73
BESB400EC-OD	895	775	390		800						400	73
BESB40041EC2S	895	775	390		800						400	73
BESB50041EC2	990	860	425		850						500	88
BESB500-1-EC	990	860	425		850						500	88
BESB50041EC2OD, utomhus	990	860	425		850						500	88
BESB500-1-EC-OD, utomhus	990	860	425		850						500	88
BESB50043EC	990	860	425		850						500	91
BESB500-3-EC-OD	990	860	425		850						500	91
BESB50041EC2S	990	860	425		850						500	88
BESB56043EC	1120	960	455	277	1050	540	470	286	170	80	560
BESB63043EC	1255	1085	490	277	1100	600	525	320	170	80	630
BESB63143EC	1255	1085	490	295	1100	600	525	320	170	80	630
BESB71043EC	1395	1220	540	295	1150	670	580	355	170	80	710

Varianter	Spänning (V)	Frekvens (Hz)	Maxeffekt (kW)	Maxintensitet (A)	Motorstyrka (kW)	Motor Amp/kW
BESB25041EC2	1x230	50		1,2	0,18
BESB250EC				1,2	0,18
BESB25041EC2OD, utomhus	1x230	50		1,2	0,18
BESB250EC-OD, utomhus			0,17	1,2	0,18	1,2 / 0,18
BESB25041EC2S, SPLIT	1x230	50		1,2	0,18
BESB31541EC2	1x230	50		2,2	0,37
BESB315EC			0,35	2,2	0,37	2,2 / 0,37
BESB31541EC2OD, utomhus	1x230	50		2,2	0,37
BESB315EC-OD, utomhus			0,35	2,2	0,37	2,2 / 0,37
BESB31524EC2S	1x230	50		2,2	0,37
BESB40041EC2	1x230	50		4,5	0,75
BESB400EC			0,67	4,5	0,75	4,5 / 0,75
BESB40041EC2OD, utomhus	1x230	50		4,5	0,75
BESB400EC-OD			0,67	4,5	0,75	4,5 / 0,75
BESB40041EC2S	1x230	50		4,5	0,75
BESB50041EC2	1x230	50		8,5	1,1
BESB500-1-EC			1,23	8,5	1,1	8,5 / 1,1
BESB50041EC2OD, utomhus	1x230	50		8,5	1,1
BESB500-1-EC-OD, utomhus			1,23	8,5	1,1	8,5 / 1,1
BESB50043EC	3x400	50		3,8	2,2
BESB500-3-EC-OD	3x400	50		3,8	2,2
BESB50041EC2S	1x230	50		8,5	1,1
BESB56043EC	3x400	50		6,8	4,1
BESB63043EC	3x400	50		9,1	5,9
BESB63143EC	3x400	50		15,4	11,1
BESB71043EC	3x400	50		12,5	11,1

Varianter	Energiklass ventilation - Medelklimat
BESB25041EC2	D
BESB250EC
BESB25041EC2OD, utomhus	D
BESB250EC-OD, utomhus	D
BESB25041EC2S, SPLIT	D
BESB31541EC2	D
BESB315EC	D
BESB31541EC2OD, utomhus	D
BESB315EC-OD, utomhus	D
BESB31524EC2S	D
BESB40041EC2	D
BESB400EC	D
BESB40041EC2OD, utomhus	D
BESB400EC-OD	D
BESB40041EC2S	D
BESB50041EC2	D
BESB500-1-EC	D
BESB50041EC2OD, utomhus	D
BESB500-1-EC-OD, utomhus	D
BESB50043EC	D
BESB500-3-EC-OD	D
BESB50041EC2S	D
BESB56043EC	D
BESB63043EC	D
BESB63143EC	D
BESB71043EC	D

BESB boxfläktar är gjorda av Aluzink AZ185 klass C4 enligt EN/ISO12944-2 och är ljud- och kondensisolerade med 50 mm mineralull.

BESB klarar som standard en medietemperatur på upp till 80°C, men kan i BESB250-500 OD-variant klara temperaturer upp till 200°C.

Fläkthjulet är ett B-hjul. För BESB250, BESB315, BESB400 och BESB500 är hjulet gjort av gjuten aluminium. För BESB560, BESB630, BESB631 och BESB710 är hjulet gjort av stål.

Det har bakåtböjda blad, vilket säkerställer låg energiförbrukning, och har dessutom fördelen att smuts inte lätt fastnar och försämrar hjulets effektivitet.

Stosarna på BESB är försedda med gummitätningar, och övergångsstycket på avluftssidan är speciellt utvecklat för minimalt tryckfall.

För att minimera buller och vibrationer är boxfläkten som standard utrustad med effektiva vibrationsdämpare monterade på bärvinklar.

Boxfläkten BESB250-500 är monterad med splitgångjärn, som säkerställer att luckan kan demonteras vid installation och service även i mycket trånga utrymmen, eller vid transport på svåråtkomliga platser.
