FSB Boxfläkt

FSB

Boxfläkt

Brandgasfläkt godkänd för temperaturer upp till 400°C i 120 min (400/2H) och godkänd som både drift- och evakueringsfläkt enligt EN12101-3:2015.
FSB

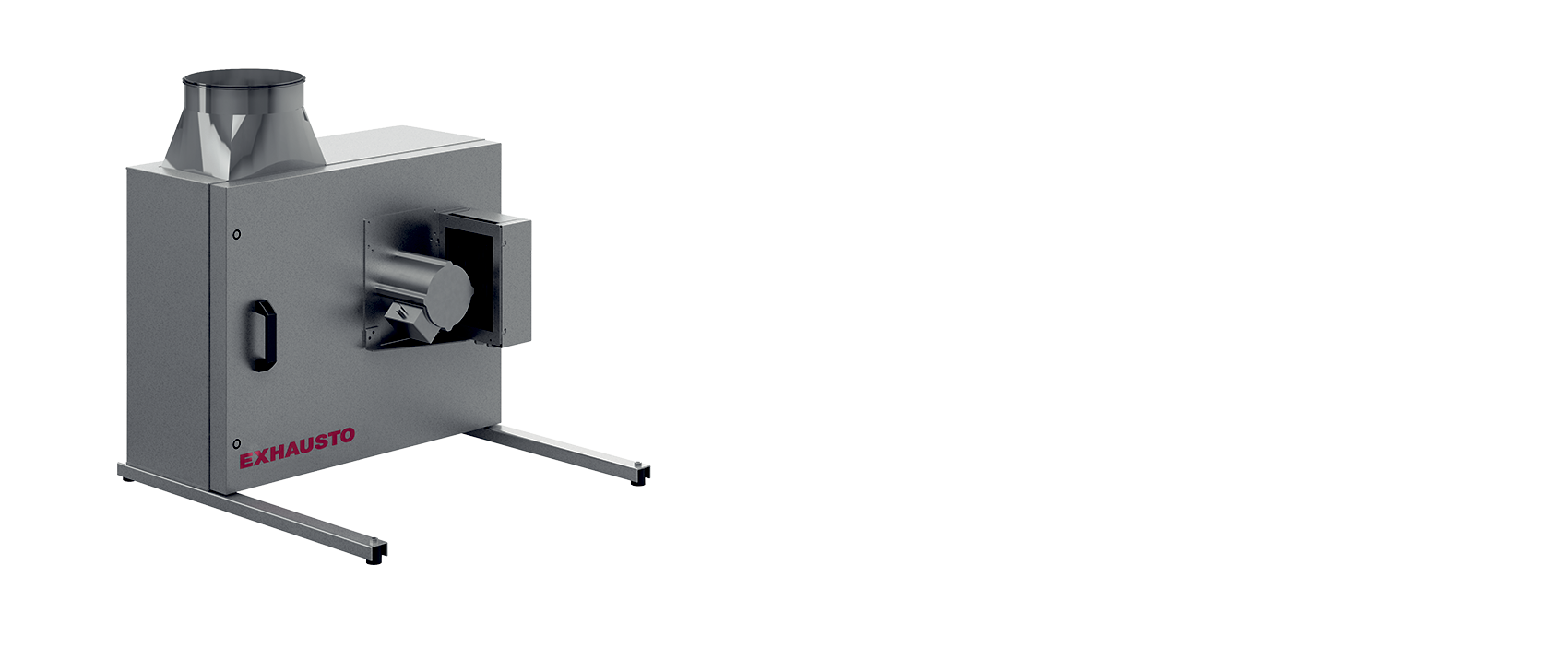

FSB brandgasfläkt är en boxfläkt som är testad och godkänd för temperaturer på upp till 400 °C i 120 min. FSB brandgasfläkt är godkänd både som drift- och evakueringsfläkt i enlighet med SS-EN12101-3:2015.

Som driftfläkt är FSB en energiekonomisk boxfläkt eftersom den är utrustad med EC-motor och fläkthjul med bakåtböjda skovlar. FSB finns i fyra storlekar som täcker kapacitetsområdet 97 - 2 194 l/s.
FSB

Viktigaste produktegenskaper

  • Certificerad brandgasfläkt
  • Drift- och evakueringsfläkt F400/2H
  • Minimal energiförbrukning
  • Låga driftskostnader
  • Längre serviceintervaller
  • Låg ljudnivå
  • Bakåtböjda skovlar

Databasen för byggprodukter

FSB är registrerad i databasen för byggprodukter och kan därmed användes i Svanenmärkta byggen.

Varianter Max. total verkningsgrad (%) Energiklass ventilation - Medelklimat Krav på effektivitetsgrad ECO Effektivitetsgrad i optimal driftspunkt EC-motor Optimum driftsläge Nominell hastighet (t/min) Elförsörjning Överbelastningsskydd Motorstyrka (kW)
FSB25041EC2

68,4

D

64, N(2015)

96,8



Optimalt driftspunkt:

  • Optaget effekt: 164 W
  • Luftmængde: 1354 m³/h
  • Totaltryk: 298 Pa
  • Omdrejningstal: 1443 omdr./min.

1400

1x230 - 50 Hz

Indbygget i motorstying

0,18

FSB250EC

0,684

D

64, N(2015)

96,8

EC motor with integral VSD

Optimal operating point:

Absorbed power

Airflow

Total pressure

Rpm

164 W

1354 m³/h

298 Pa

1443 rpm

1400

1x230 - 50 Hz

Integrated in motor control

0,18

FSB31541EC2

69,0

D

64, N(2015)

92,8



Optimalt driftspunkt:

  • Optaget effekt: 335 W
  • Luftmængde: 2173 m³/h
  • Totaltryk: 383 Pa
  • Omdrejningstal: 1417 omdr./min.

1400

1x230 - 50 Hz

Indbygget i motorstying

0,37

FSB315EC

0,69

D

64, N(2015)

92,8

EC motor with integral VSD

Optimal operating point:

Absorbed power

Airflow

Total pressure

Rpm

335 W

2173 m³/h

383 Pa

1417 rpm

1400

1x230 - 50 Hz

Integrated in motor control

0,37

FSB40041EC2

71,6

D

64, N(2015)

95



Optimalt driftspunkt:

  • Optaget effekt: 375 W
  • Luftmængde: 2868 m³/h
  • Totaltryk: 337 Pa
  • Omdrejningstal: 1195 omdr./min.

1435

1x230 - 50 Hz

Indbygget i motorstying

0,75

FSB400EC

0,716

D

64, N(2015)

95

EC motor with integral VSD

Optimal operating point:

Absorbed power

Airflow

Total pressure

Rpm

375 W

2868 m³/h

337 Pa

1195 rpm

1435

1x230 - 50 Hz

Integrated in motor control

0,75

FSB50041EC2

71,5

D

64, N(2015)

89,6



Optimalt driftspunkt:

  • Optaget effekt: 824 W
  • Luftmængde: 4252 m³/h
  • Totaltryk: 499 Pa
  • Omdrejningstal: 1261 omdr./min.

1420

1x230 - 50 Hz

Indbygget i motorstying

1,1

FSB500EC

0,715

D

64, N(2015)

89,6

EC motor with integral VSD

Optimal operating point:

Absorbed power

Airflow

Total pressure

Rpm

824 W

4252 m³/h

499 Pa

1261 rpm

1420

1x230 - 50 Hz

Integrated in motor control

1,1

FSB
Varianter A (mm) B (mm) C (mm) G (mm) E Ø (mm) Vikt (kg)
FSB25041EC2

785

625

325

800

250

52

FSB250EC

785

625

325

800

250

52

FSB31541EC2

785

675

355

800

315

57

FSB315EC

785

675

355

800

315

57

FSB40041EC2

895

775

390

800

400

73

FSB400EC

895

775

390

800

400

73

FSB50041EC2

990

880

425

850

500

88

FSB500EC

990

880

425

850

500

88

Varianter Frekvens (Hz) Maxeffekt (kW) Maxintensitet (A) Motorstyrka (kW) ErP-effektivitetgrad Motor Amp/kW
FSB25041EC2

50

0,17

1,2

0,18

96,8

1,2 / 0,18

FSB250EC

0,17

1,2

0,18

96,8

1,2 / 0,18

FSB31541EC2

50

0,35

2,2

0,37



2,2 / 0,37

FSB315EC

0,35

2,2

0,37

92,8

2,2 / 0,37

FSB40041EC2

50

0,67

4,5

0,75

95

4,5 / 0,75

FSB400EC

0,67

4,5

0,75

95

4,5 / 0,75

FSB50041EC2

50

1,23

8,5

1,1

89,6

8,5 / 1,1

FSB500EC

1,23

8,5

1,1

89,6

8,5 / 1,1

Energiklass ventilation - Medelklimat

D

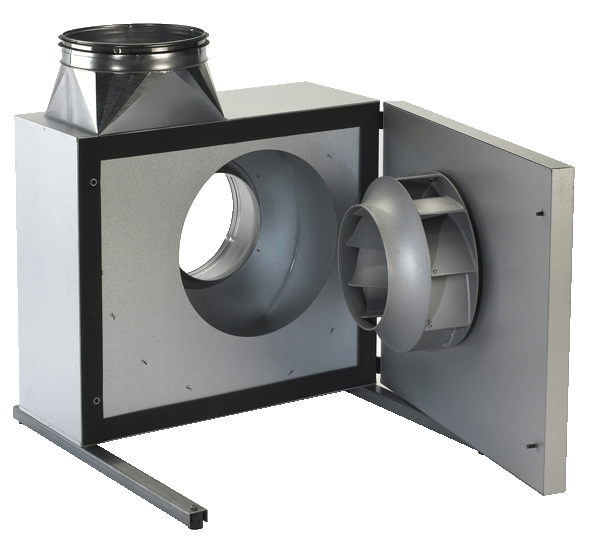

FSB boxfläktar är tillverkade av aluzink AZ185 klass C4 i enlighet med EN/ISO12944-2 och är ljud- och kondensisolerade med 50 mm mineralull.

FSB är testad och godkänd som både drift och evakueringsfläkt F400/2h

enligt EN12101-3:2015

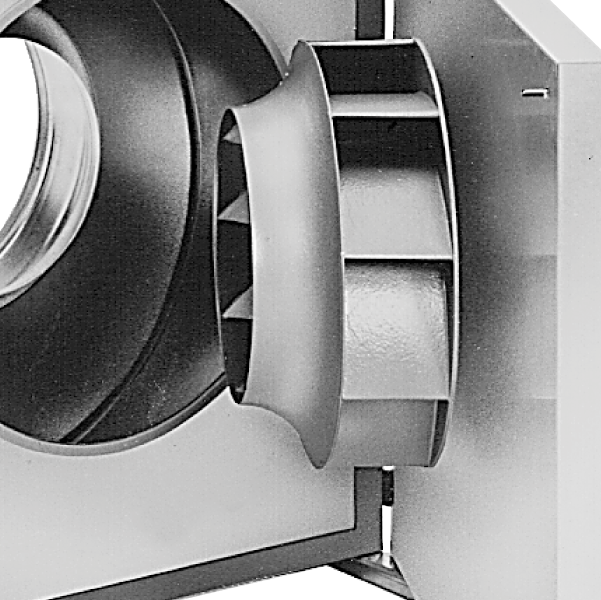

Fläkthjulet är ett B-hjul tillverkat i gjuten aluminium.

Det har bakåtböjda skovlar, vilket garanterar låg energiförbrukning och har dessutom fördelen att smuts inte fastnar så lätt och minskar hjulets effektivitet.

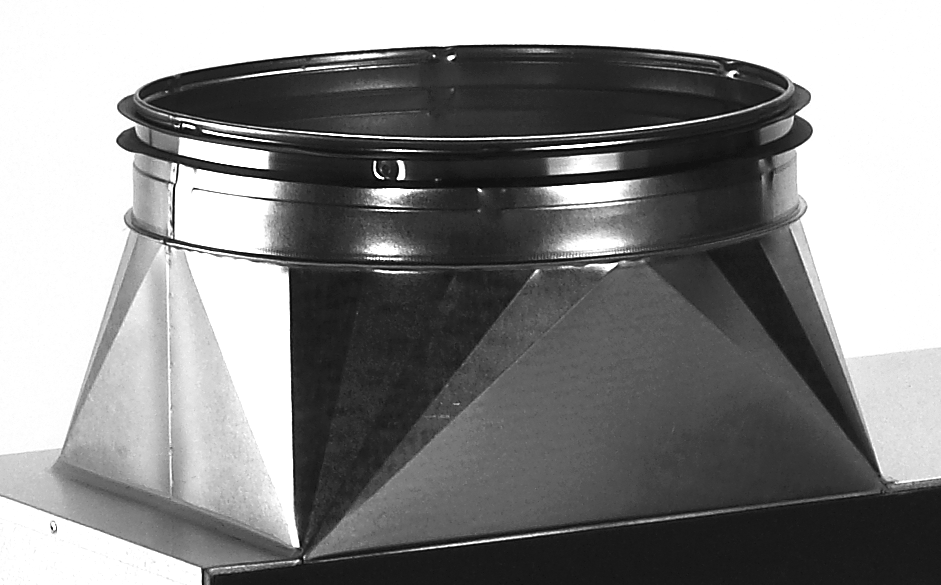

Stosarna på FSB är försedda med gummitätningar och övergångsstycket på avluftssidan är specialutvecklat för minimalt tryckfall.

För att minimera buller och vibrationer har boxfläkten som standard effektiva vibrationsdämpare monterade på bärvinklar.

Boxfläkten FSB är monterad med splitgångjärn, som gör det möjligt att ta av luckan vid installation och service även om utrymmet är trångt, eller vid transport på svåra ställen.

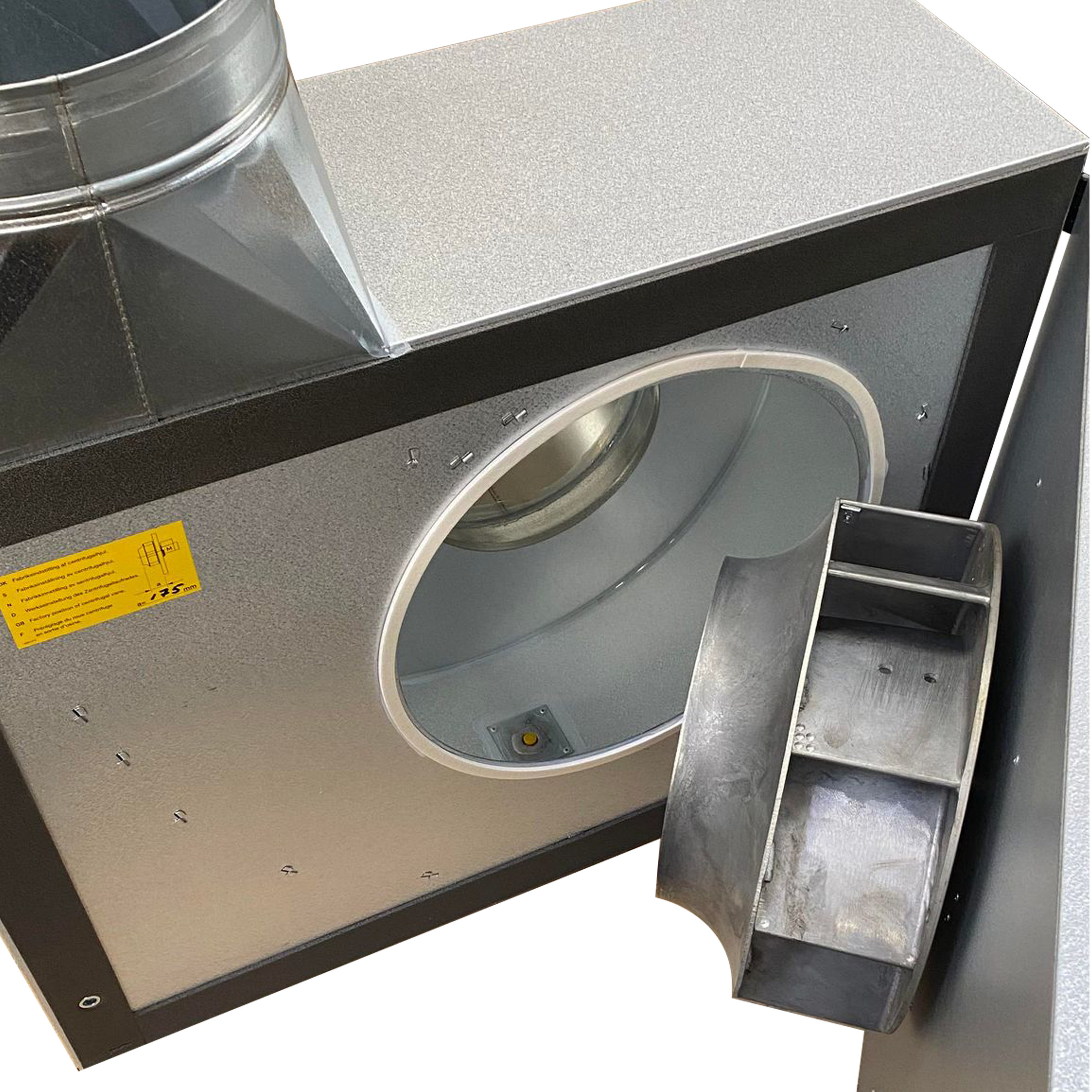

FSB boxfläkt är konstruerad för att transportera luft med en luftfuktighet på under 80% RH.

FSB kan levereras i specialutförande med kondensavlopp för luft med en luftfuktighet över 80% RH

Produkt- och tillbehörsvarianter

  • FSB25041EC2
    FSB25041EC2
  • Aldes
    FSB250EC
  • FSB31541EC2
    FSB31541EC2
  • Aldes
    FSB315EC
  • FSB40041EC2
    FSB40041EC2
  • Aldes
    FSB400EC
  • FSB50041EC2
    FSB50041EC2
  • Aldes
    FSB500EC
