EXact2-automatik för styrning av drift och inneklimat. VEX100, VEX200 och VEX300-serierna finns med EXact2-automatik
EXact2
GENERELLT
Bakom den enkla användarvänligheten säkerställer den avancerade EXact2-automatiken optimal styrning av inomhusklimatet. Automatiken kan enkelt anpassas till den dagliga rutinen på användningsplatsen, t.ex. skolan, kontoret eller hemmet.
ANVÄNDNING AV EXACT2-AUTOMATIKEN

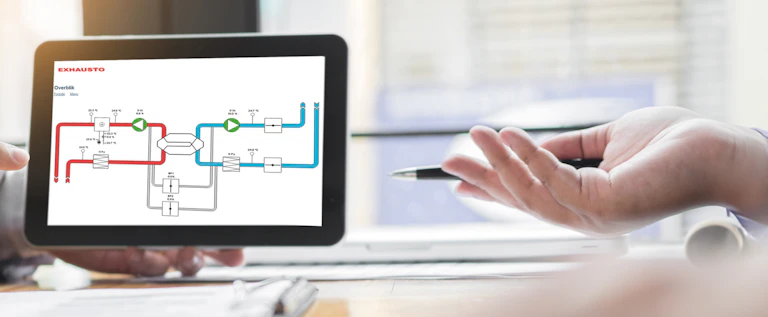

EXact2-automatiken kan styras från kontrollpanelen (se avsnitt nedan), CTS eller webbserver över nätverket eller via WAP.
WAP (Wireless Access Point)
WAP är en liten WIFI-router som monteras inne vid automatiken i aggregatet. På så sätt kan webbservern nås trådlöst via PC, smartphone eller surfplatta, så att man snabbt och enkelt kan konfigurera aggregatet via mobila plattformar.
Bakom den enkla användarvänligheten säkerställer den avancerade EXact2-automatiken optimal styrning av inomhusklimatet. Automatiken kan enkelt anpassas till den dagliga rutinen på användningsplatsen, t.ex. skolan, kontoret eller hemmet.
ANVÄNDNING AV EXACT2-AUTOMATIKEN
EXact2-automatiken kan styras från kontrollpanelen (se avsnitt nedan), CTS eller webbserver över nätverket eller via WAP.
WAP (Wireless Access Point)
WAP är en liten WIFI-router som monteras inne vid automatiken i aggregatet. På så sätt kan webbservern nås trådlöst via PC, smartphone eller surfplatta, så att man snabbt och enkelt kan konfigurera aggregatet via mobila plattformar.
Viktigaste produktegenskaper
- Enkel användning
- 3 användarnivåer, (användare, tekniker och specialist)
- Flera alternativ för behovsstyrd ventilation
- Enkel hantering
- 3 användarnivåer, 2 med åtkomst via en 4-siffrig kod (tekniker och specialist)
- Flera inomhusklimatnivåer, som bl.a. via ett inbyggt vecko-ur kan anpassa ventilationen efter det aktuella behovet
Funktionsöversikt
- Filtervakt
- Justering av rotorns varvtal
-
Temperaturgivare
- I frånluftskanalen för mätning/reglering av rumstemperatur
- I avluftskanalen för mätning av avluftstemperatur
- I uteluftskanalen för utetemperaturkompensering och nattkyla
- I tilluftskanalen för mätning/reglering av tilluftstemperaturen
- Kanalgivare (tillbehör)
- Rumsgivare (tillbehör)
- Överhettningsskydd
- Brandlarm (tillbehör)
- Avstängningsspjäll - uteluft (krav vid vattenvärmebatteri) (tillbehör)
- Avstängningsspjäll - avluft (tillbehör)
-
Temperaturreglering
- Reglering av tilluftstemperatur
- Reglering av rumstemperatur
-
Kompenseringsfunktioner
- Uteyempkompensering
- Luftmängdsreduktion
- Utekompensering av luftmängd
- Sommarkompensering
- CO2-kompensering (tillbehör)
- Fuktkompensering (tillbehör)
- Nattkyla

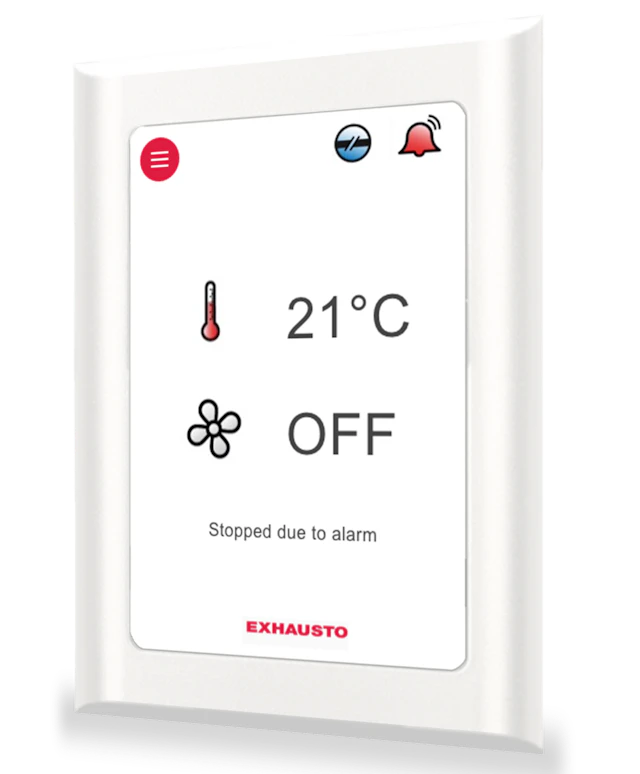

- Manöverpanel
- Vecko-ur
- Webbserver (tillbehör)
-
Buskommunikation (kräver webbserver)
- Modbus TCP/IP
- LONWORKS
- Kylåtervinning
- Konstantrycksreglering (tillbehör)
- Närvarosensor (PIR) (tillbehör)
- Luftmängdsmätning
-
Inomhusklimatnivåer
- Klockstyrt (komfort, standby, ekonomi, off)
- Manuellt
- Trimspjäll för rena blåsning (tillbehör)
- Larmlogg
- Timräknare
- Larmrelä
Extern vattenvärmebatteri
-
Temperaturgivare
- I tilluftskanalen för mätning/reglering av tilluftstemperaturen
- På returledningen från vattenvärmebatteriet för att hålla värmebatteriet varmt och för att frostskydda detta
- För frostskydd av externa rörledningar för värmebatteriet (tillval)
- Temperaturgivare på framledningen till vattenvärmebatteriet
-
Modulerande motorventil
- Styrning av cirkulationspump till vattenvärmebatteriet
- Värmehållningsfunktion (håller värmebatteriet frostfritt)
- Inbyggd styrning för motionering av cirkulationspumpen under perioder utan värmebehov
Extern elvärmebatteri
- Temperaturgivare
-
Överhettningsskydd
- TSA60 sitter på kretskortet, utlöses vid 60 °C och har manuell återställning i HMI
- TSA70 sitter i luftströmmen, utlöses vid 70 °C och har automatisk återställning
- TSA120 sitter i luftströmmen, utlöses vid 120 °C och har manuell återställning i värmebatteriet och HMI
Modul för styrning av extern kyl-värme pumpenhet
- Temperaturgivare
- Styrning
Extern kylvattenbatteri
-
Temperaturgivare
- I tilluftskanalen för mätning av tilluftstemperaturen
- I framledningen till kylvattenbatteriet
- Modulerande motorventil
-
Cirkulationspumpstyrning
- Styrning av cirkulationspump till kylvattenbatteriet
- Inbyggd styrning för motionering av cirkulationspumpen under perioder utan kylbehov
Modul för styrning av extern kylenhet
- Temperaturgivare i tilluftskanalen för mätning av tilluftstemperaturen
-
Styrning av extern kylenhet via:
- Start/stopp-signal
- Behovsstyrning 0-10 V (10-0 V)
Modul för styrning av extern kyl-värmepumpenhet
- Temperaturgivare i tilluftskanalen för mätning av tilluftstemperaturen
-
Styrning av extern kyl-värmepumpenhet via:
- Start/stopp-signal
- Signal för kyla eller värme
- Behovsstyrning 0-10 V (10-0 V)
