Energioptimerande lösningar i nya byggnader
Workplace Oo - Ett nybyggnadsprojekt i Oslo kommun, Nydalen/Storo, med starkt fokus på energioptimerande lösningar
Projektet
Projektet har ett starkt fokus på energioptimerade lösningar, inklusive uppvärmning och kylning från energibrunnar och återvinning med batteriväxlare.

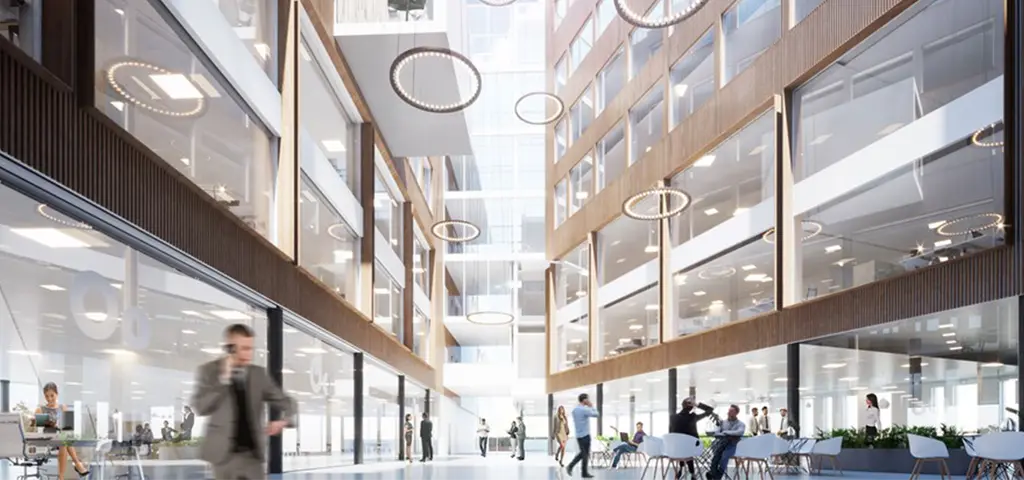

"Workplace Oo är av gedigen byggnadskvalitet och har energiklass B, vilket säkerställer låg energiförbrukning genom bra lösningar för energiförsörjning, detaljer och materialval. Byggnaden är uppdelad i två huskroppar som sammanbinds av ett täckt glasatrium som ger dagsljus på alla våningsplan. Den24 000 m2 stora byggnaden är fördeladpå 8 våningar och är det första du ser när du kommer ut från Storos tunnelbanestation."(Citat: workplaceoo)
EXHAUSTO AS valdes som leverantör av ventilationslösningen, först och främst för att vår fabrik i Flå är extremt flexibel och kan bygga enheterna enligt kundens önskemål. Dessutom hade vi produktion både i Flå och på plats.
Installationen

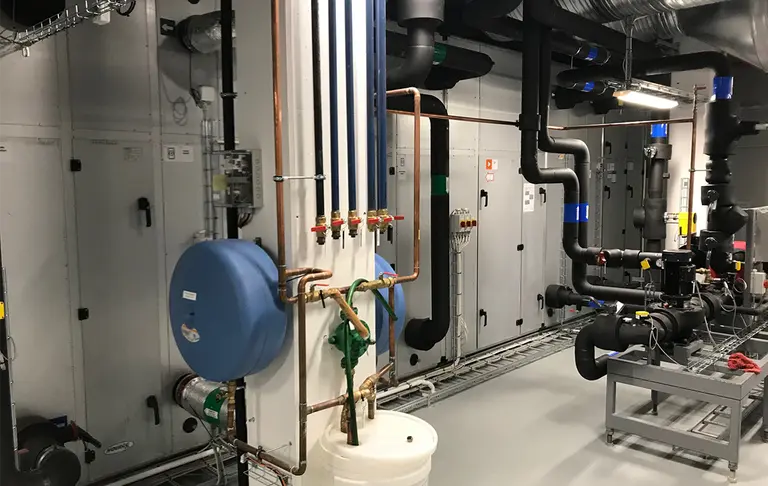

De stora CAHU-enheterna tillverkades i Flå, lastades på pallar och transporterades till byggarbetsplatsen för installation på plats under cirka tre veckor.
Batterierna (h=3m, l=6m) lyftes ner i byggnadens källare och lyftes sedan upp i våningsavdelare innan de sänktes ner på basramen.
Sektionerna byggdes runt batterierna innan de återstående sektionerna byggdes upp för den kompletta lösningen.
De stora RVT400 CAHU (65.000m³/h) består av totalt 14 batterier som väger cirka 2 ton per batteri. Var och en av dessa består av 6 fläktar - 3 för tilluft och 3 för frånluft. Fläktarna är av typen GMEB från FläktWoods. Lufthastigheten över batterierna är 1,1 m/s och upp till 77% återvinning uppmäts på dessa, återvunna i de två stora enheterna.
Alla CAHU levereras utan automation och ansluts till SD-system (CTS-system) från Sauter med undantag för SMART2, som levereras med NA2 (CAV-styrd).
Produkter
- 2 st RVT400 CAHU 65.000m³/h
- 2 st RVT245 CAHU 15.000m³/h
- 1 SMART2 2000m³/h
- 1 RVT125 CAHU 6000m³/h
EXHAUSTO Danmark levererar inte RVT och SMART, men erbjuder en skräddarsydd lösning med modulära enheter från vår VEX4000-serie. Kontakta oss för mer information.
Datafält
Kund: | Skanska Norge AS |
| Konsult: | Norconsult AS |
| Entreprenör: | Energima AS |
| EXHAUSTO kontaktperson(er): | Børre Larsen, distriktschef bln@exhausto.no Frode Valsted, teknisk chef fva@exhausto.no |
Produkten
VEX4000 Luftmängder 1 050 till 36 000 m3/h
- Alla sektioner är riktade mot varandra för varje modellstorlek så att den kompletta enheten har samma bredd och höjd överallt.
- Enheterna finns i vänster- och högerutförande.
- Modulerna levereras separat, vilket är en fördel om modulerna ska transporteras genom dörrar.
- Alla VEX4000-enheter finns med integrerad automation för avancerad styrning av luftflöde, värme, kyla och befuktning.
- VEX4000 beräknas och konfigureras i det Eurovent- och RLT-certifierade beräkningsprogrammet EXselectPRO.
Utsikten från terrassen på Workplace Oo
