Modern teknik i en historisk skolbyggnad
Som en del av en renovering 2022 utrustades tio klassrum på den evangeliska skolan "Stephan Roth" i Zwickau med decentraliserade ventilationsaggregat i DEX3000-serien från EXHAUSTO. Sedan dess har lärare och elever kunnat njuta av en avsevärt förbättrad inomhusluftkvalitet i de historiska byggnaderna.
Projektet

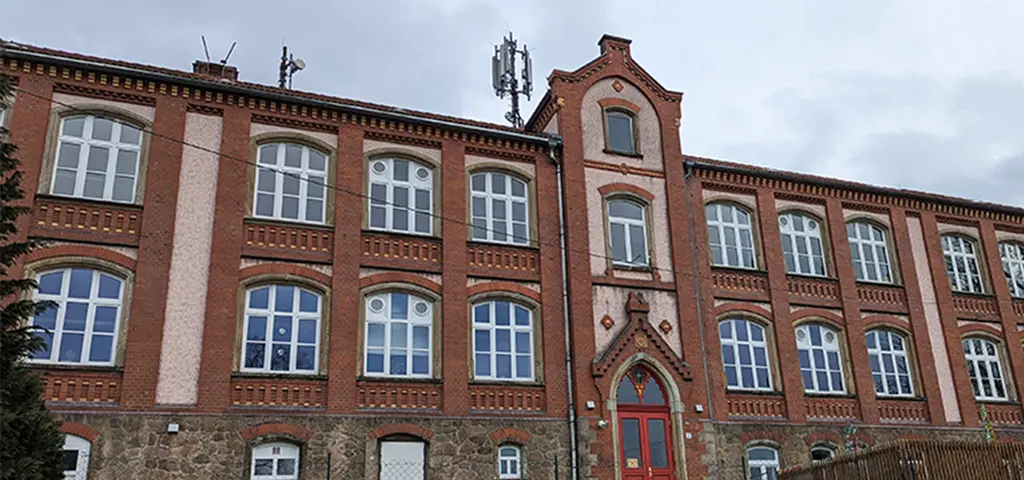

Den nuvarande Stephan Roth Evangelical School i stadsdelen Cainsdorf i Zwickau kan spåras tillbaka till 1849. Byggnaderna har en varierad historia, bland annat som polytekniskt gymnasium och som grundskola i den fria staten Sachsen fram till 2012.
Sedan dess har den drivits av institutionen "Christen Machen Schule" som en enkelspårig evangelisk grundskola, "Stephan Roth". De protestantiska skolorna i Sachsen är statligt erkända privata friskolor.
Den pedagogiska och konceptuella mångfalden sammanfattas i den evangeliska profilen, som ligger till grund för skolans kristna människosyn. "Huvudämne: Människan" betonas konsekvent på skolans webbplats, och skolan ville leva upp till detta krav med sitt senaste initiativ för att förbättra inomhusklimatet för elever och lärare.
Förutom att optimera luftkvaliteten med tanke på coronapandemin handlade det också om att minska patogenerna i inomhusluften. Samtidigt låg fokus på att maximera ventilationslösningens energieffektivitet.
Lösningen
Endast decentraliserade enheter var möjliga
På grund av de tekniska byggnadsförhållandena och den pågående driften av skolan var det inte möjligt att bygga in ett centraliserat ventilationssystem. För vidare planering träffade de ansvariga från privatskolan först Denny Kühnert, teknisk säljare för ventilationslösningar på EXHAUSTO by Aldes, för ett referensmöte i ett skolprojekt som redan hade slutförts framgångsrikt.
Tillsammans med planeringsledaren, ingenjörsbyrån Kunkel (Zwickau), valde man EXHAUSTO DEX3000-serien med decentraliserade aggregat.
Den omfattar modellerna DEX3060 (luftkapacitet 150 - 650 m³/h), DEX3090 med en luftkapacitet på 150 - 900 m³/h och DEX3120 med en luftkapacitet på 300 - 1 400 m³/h. Alla tre modellerna finns i en takmonterad eller semi-integrerad version.
Totalt installerades tio DEX3090-enheter i taken med en luftkapacitet på upp till 900 m³/h, vilket motsvarar storleken på klassrummen på Stephan Roth Evangelical School. Installationen utfördes av ett team från InovaTech GmbH (Meerane).
Hög energieffektivitet och värmeskydd på sommaren
För att systemet alltid ska kunna drivas energieffektivt med det hygieniskt nödvändiga volymflödet utrustades enheterna med en PIR-sensor och en CO₂-sensor. CO₂-halten i rummet får inte överskrida gränsvärdet på 1 000 enligt VDI 6040. VDI 6040 på 1 000 ppm CO₂ vid normal användning. Planeringsavdelningen och de ansvariga på skolan lade också stor vikt vid en låg ljudtrycksnivå i rummet för att minimera störningar i undervisningen. För att förhindra intag av rökfylld utomhusluft är enheterna utrustade med ett integrerat brandlarm.
Den önskade energieffektiviteten uppnås genom värmeåtervinning, som realiseras via den integrerade motströmsvärmeväxlaren med en hög effektivitet på upp till 80%. För att skydda mot värme på sommaren installerades ett bypass-spjäll som skickar luft runt värmeväxlaren. Detta ger ytterligare kylning genom att sval utomhusluft släpps in direkt i rummen på natten. På så sätt tillförs maximal luftmängd oavsett hur många personer som befinner sig i rummet.

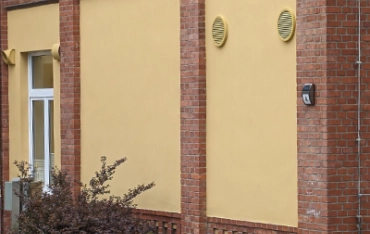

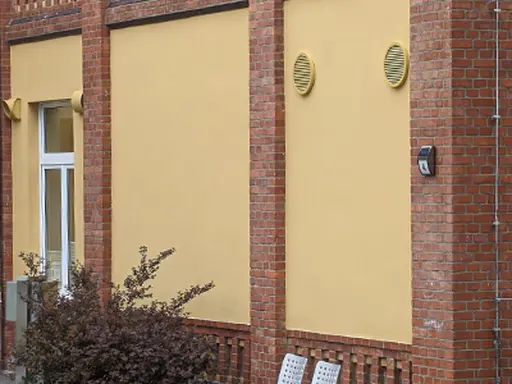

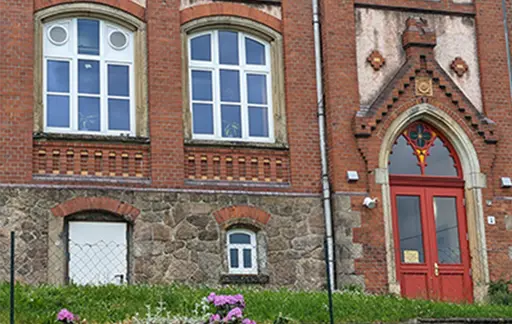

För utomhus- och frånluft installerades två runda väderskyddsgaller i aluminium (AR 637, 315 mm diameter) för varje DEX3090-enhet i varje klassrum. De var delvis målade och matchade fasadens färg. I fönsterfronterna ersattes takfönstret av bländfria rutor med externa galler. På så sätt integreras även de på ett harmoniskt sätt i den kulturminnesmärkta byggnadens utseende.
DEX3000

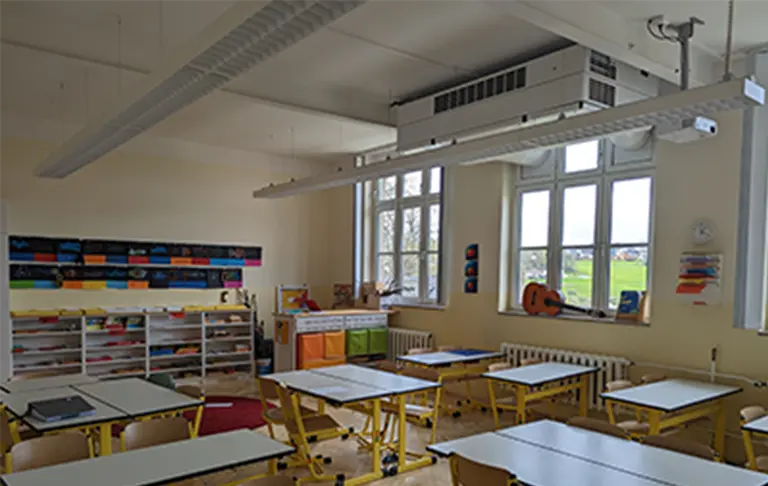

Klassrum utrustat med DEX3000
Data
| Modernisering: | 2022-2023 |
| Typ av institution: | Utbildningsinstitution |
| Kund: | Evangeliska skolan "Stephan Roth", Zwickau |
| Planering: | Ingenjörsbyrå Kunkel GmbH, Zwickau |
| Installation: | InovaTech GmbH, Meerane |
Produkter

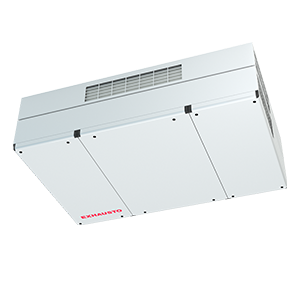

DEX3000 - Luftvolym 150 till 1 400 m³/h
- Decentraliserade fläktar i tre olika storlekar
- Energieffektiv och tyst ventilationslösning
- Luftväxling anpassad till rummets användning
- Filteralternativ anpassade till utomhusluftkvalitet (ODA) för att uppnå önskad tilluftskvalitet
- Många alternativ för flexibel kanalanslutning
- Enkel installation och service samt snabbt filterbyte
Läs mer om våra DEX3000-produkter här

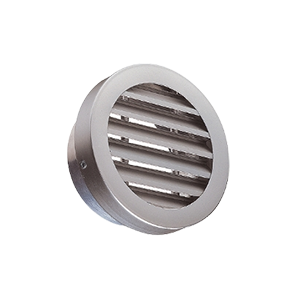

AR 637 - Utvändigt galler
- Runt utvändigt galler för från- och uteluft från ventilationssystem
- Diameter 125 till 315 mm
- Regnavvisande lameller, avstånd 20 mm
- Aluminium, anodiserad yta, matt.
- Fastsättning med synlig skruv i innerkragen
- Invändigt med skyddsgaller 12 mm x 12 mm, Ø 1,2 mm av galvaniserat stål
(EXHASTO DK säljer inte AR 637)
